Informacje o analitycznych segmentach kanałów

Analityczne segmenty kanałów reprezentują ścieżkę przepływu w sieci kanałów przy użyciu elementów projektowych lub produkcyjnych.

Analityczne segmenty kanałów i rur

Segmenty analityczne

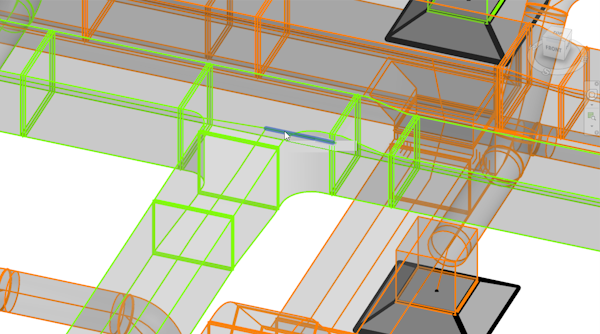

Analityczne segmenty kanałów to elementy podrzędne kanałów, złączek kanałów, akcesoriów kanałów, kanałów elastycznych i urządzeń mechanicznych. Reprezentują one ścieżkę przepływu w sieci kanałów. Segmenty analityczne dla złączek, które zawierają więcej niż dwa złącza, mają wiele segmentów połączonych z punktem przecięcia w złączce. Elementy sterujące widoczności i grafiki umożliwiają włączenie widoczności segmentów analitycznych w widoku. Aby wybrać analityczny segment kanału, użyj klawisza Tab.

Uwaga: Segmenty analityczne są wyświetlane tylko podczas korzystania z obliczeń opartych na sieci.

Po wybraniu na palecie Właściwości wyświetlane są parametry związane z obliczeniami przepływu i spadku ciśnienia.

Przykładowe procesy

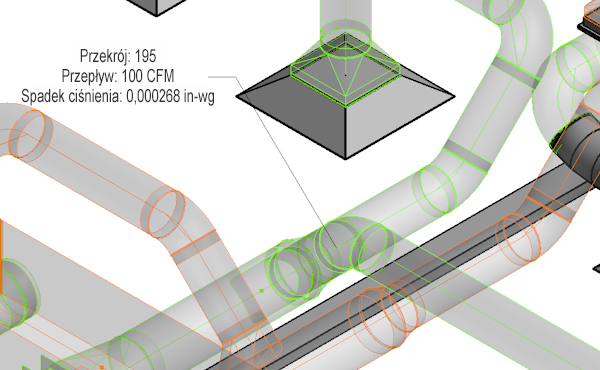

Utwórz oznaczenia analitycznych segmentów kanałów, aby wyświetlać szczegóły obliczeń sieci dla pojedynczego segmentu. Tego rozwiązania można używać jako alternatywy dla Kontrolera systemu, szczególnie w przypadku produkcyjnych sieci kanałów.

Utwórz zestawienie analitycznych segmentów kanałów, aby pokazać parametry przepływu i spadku ciśnienia dla każdego przekroju. Przefiltruj zestawienie według identyfikatora sieci i ścieżki krytycznej, aby wyróżnić ścieżkę krytyczną sieci kanałów podczas wybierania elementów w zestawieniu. W przypadku wybrania elementów w zestawieniu zostają one wybrane we wszystkich aktualnie otwartych widokach. Aby wyświetlić tylko analityczne segmenty kanałów, można wyłączyć kategorie modeli elementów kanałów w ustawieniach Nadpisania widoczności/grafiki.

Umieszczanie nadpisań dotyczących segmentu

Właściwość Nadpisania służy do edycji współczynnika stratności lub spadku ciśnienia pojedynczego segmentu analitycznego kanału. Aby nadpisać jedną z tych właściwości dla wszystkich wystąpień typu złączki kanału lub akcesorium, należy użyć zestawienia bez wyszczególnienia. Właściwość Nadpisanie nie ma zastosowania do segmentów prostych. Po nadpisaniu współczynnika strat lub spadku ciśnienia sieć zostanie ponownie obliczona na podstawie wprowadzonej wartości.
