Mimo że rury są koncentryczne, można określić wyrównanie dla ich różnych rozmiarów.
Nagranie wideo: Używanie narzędzia Edytor wyrównywania
Edytor wyrównywania umożliwia wyrównanie części górnych, dolnych lub bocznych rur w przekroju systemu.
- Wyróżnij w przekroju lub w systemie rurę, którą chcesz wyrównać, naciśnij klawisz Tab, aby wyróżnić segmenty, które chcesz wyrównać, i kliknij, aby wybrać rurociąg.
- Kliknij kolejno kartę Zmień | Rury
panel Edytuj
Wyrównaj, aby uzyskać dostęp do Edytora wyrównywania.

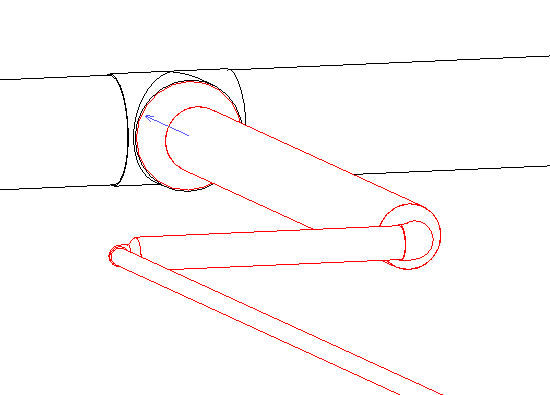

- Kliknij punkt kontrolny
, aby wybrać koniec przekroju kanału, który zostanie użyty jako punkt odniesienia dla wyrównania (wskazany przez strzałki), który jest wyświetlany na końcu odgałęzienia.
Każde kliknięcie powoduje wybranie segmentu początkowego lub końcowego, wskazanego przez strzałkę na każdym końcu odgałęzienia.
- Określ kierunek odniesienia:
Kliknij... aby wyrównać do...
Góra lewo
Góra symetria
Góra prawo
Centrum lewo
Centrum symetria
Centrum prawo
Dół lewo
Dół symetria
Dół prawo Można również kliknąć opcję

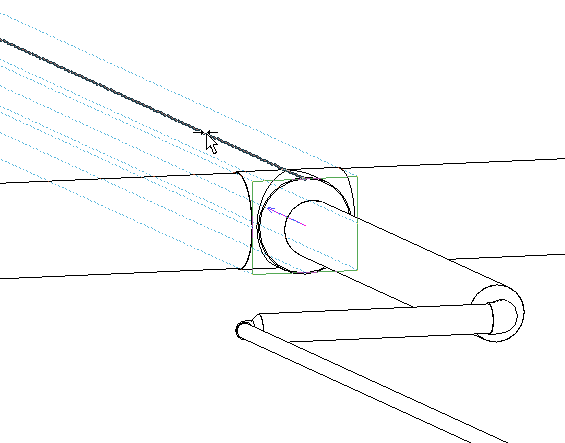

Linia trasowania i wybrać linię odniesienia w obszarze rysunku. Ta funkcja jest użyteczna w widoku 3D po wybraniu opcji Cienkie linie, gdy Styl wizualny ma wartość Model szkieletowy. Powoduje wyświetlanie kreskowanych linii odniesienia na krawędziach i wzdłuż środka powierzchni rury odniesienia.
Uwaga: Przed użyciem Edytora wyrównywania należy określić Styl wizualny dla opcji Model krawędziowy. - Kliknij jedną z linii wyrównania na rysunku, aby określić linię, która ma być używana dla wyrównania.
- Po uzyskaniu zadowalających ustawień wyrównywania dla rurociągu kliknij opcję Zakończ
w celu dopasowania rur, lub kliknij przycisk Anuluj, aby zamknąć okno Edytor wyrównywania
bez zapisywania zmian.

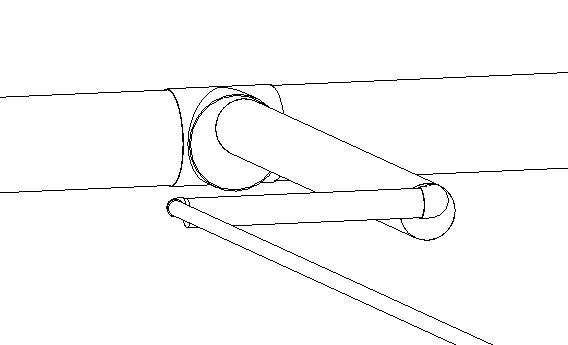

Rura, jak pokazano na rysunku, została wyrównana do góry symetrii dużego segmentu połączonego z trójnikiem.
