Typy systemu są przypisane do klasyfikacji systemu. Klasyfikacje systemów są stałe i nie można ich dostosować. Są one rozróżniane według atrybutów i zachowań. Typy systemu umożliwiają dostosowanie wymagane dla modelu.
Nagranie wideo: Tworzenie systemów
Można utworzyć nowy typ systemu kanałów lub rur, powielając istniejący typ systemu. Podczas powielania typu systemu, dla nowego typu systemu używana jest ta sama klasyfikacja układu. Następnie można zmienić i powielić bez wpływu na oryginalny typ systemu lub jego wystąpienia.
Tworzenie niestandardowego typu systemu kanału
- W przeglądarce projektu rozwiń drzewo Rodziny
Systemy kanałówSystem kanałów.
Wskazówka: Aby utworzyć niestandardowy typ systemu rury, rozwiń rodzinySystemy rurSystem rur.
- Kliknij prawym przyciskiem myszy typ systemu, następnie kliknij opcję Powiel.
- Wybierz opcję powielania, kliknij prawym przyciskiem myszy i wybierz polecenie Zmień nazwę. Wprowadź nazwę nowego typu systemu.

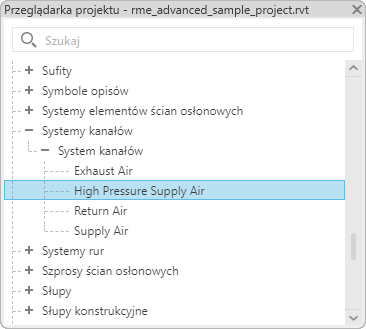

W poniższym przykładzie powietrze nawiewane pod wysokim ciśnieniem zostało utworzone na podstawie typu systemu wentylacyjnego powietrza nawiewanego i ma taką samą klasyfikację systemu.
