Przewody

Po wybraniu opcji Okablowanie w lewym panelu okna dialogowego Ustawienia elektryczne w prawym panelu jest wyświetlana tabela okablowania.

Ustawienia w tej tabeli określają, w jaki sposób program Revit oblicza rozmiar przewodu i określa, jak przewody są wyświetlane w rzutach systemu elektrycznego w projekcie.

• Temperatura otoczenia — określa temperaturę środowiska, w którym będą umieszczone przewody.

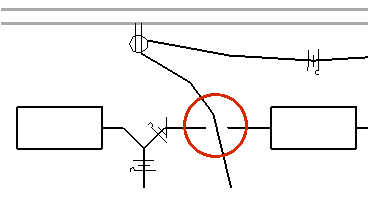

• Odstęp skrzyżowania okablowania — określa odstęp używany przy wyświetlaniu niepołączonych przewodów, które się krzyżują, jak pokazano na rysunku.

• Znaczniki przewodów — określa styl znacznika wyświetlanego obok przewodu fazowego, przewodu ochronnego i przewodu zerowego.

  Program Revit udostępnia cztery style znaczników, jak pokazano poniżej:

  Krótki znacznik przewodu
  Znacznik przewodu w kształcie kółka
  Znacznik przewodu w kształcie haka
  Długi znacznik przewodu

  Aby wczytać rodzinę znaczników

  1. Kliknij kolejno kartę Wstawpanel Wczytaj z biblioteki(Wczytaj rodzinę).
  2. W oknie dialogowym Otwórz przejdź do opcji Opisy ElektryczneZnaczniki.
  3. Wybierz jeden lub więcej plików z rodzinami znaczników, a następnie kliknij przycisk Otwórz.

  Do każdego przewodu można przypisać inny styl.

  Kliknij w kolumnie Wartość, kliknij przycisk i wybierz styl znacznika.

  Można użyć Edytora rodzin, aby dostosować istniejący znacznik lub utworzyć dodatkowe znaczniki.

• Linia skośna w poprzek znaczników — umożliwia wyświetlanie znacznika przewodu ochronnego jako skośnej linii przecinającej znaczniki innych przewodów, jak pokazano na rysunku.


  Kliknij kolumnę Wartość, przycisk , a następnie wybierz opcję Tak, aby zastosować tę funkcję do znaczników. Jeżeli wybierzesz opcję Nie, zostanie wyświetlony znacznik wybrany dla przewodu ochronnego.

• Pokaż znaczniki — określa, czy zawsze ukrywać znaczniki, zawsze je pokazywać, czy wyświetlać je tylko dla głównych przebiegów.
• Maksymalny spadek napięcia dla obwodu odbiorczego — określa wartość procentową maksymalnego spadku napięcia dozwolonego dla obwodów rozgałęzionych.
• Maksymalny spadek napięcia dla WLZ (Wewnętrznej Linii Zasilającej) — określa wartość procentową maksymalnego spadku napięcia dozwolonego dla obwodów zasilania.
• Strzałka dla wieloobwodowych układów wewnętrznych — określa, czy jest wyświetlana jedna strzałka, czy wiele strzałek na wszystkich przewodach obwodów lub tylko na przewodzie końcowym.
• Styl strzałki układów wewnętrznych — określa styl strzałki biegów macierzystych, w tym jej kąt i rozmiar.
