Automatyczne dodawanie kołnierzy

Przed automatycznym wyświetlaniem kołnierzy, należy określić domyślny typ kołnierza w oknie dialogowym Preferencje przebiegu.

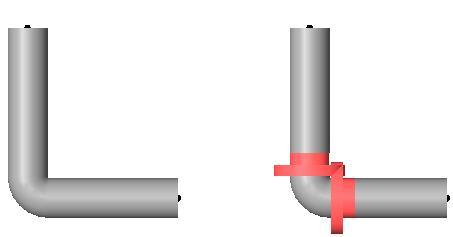

Ilustracja po lewej stronie przedstawia połączenie rurowe bez kołnierzy. Ilustracja po prawej stronie wyświetla wyróżnione kołnierze między końcami rur i kolanami.

1. W przeglądarce projektu otwórz widok, w którym chcesz umieścić kołnierz.
2. W przeglądarce projektu rozwiń drzewo RodzinyRuryTypy rur.
3. Kliknij prawym przyciskiem myszy typ rury, a następnie kliknij opcję Właściwości typu.
4. W oknie dialogowym Właściwości typu kliknij przycisk Edytuj w obszarze Preferencje trasowania w sekcji Segmenty i złączki.
5. W oknie dialogowym Preferencje przebiegu określ domyślny typ złączki kołnierza używany z wybranym typem rury.

   Aby uzyskać więcej informacji, zobacz temat Określanie preferencji przebiegu rury.

6. Kliknij dwa kolejne przyciski OK.
7. Narysuj jedną lub więcej rur i dodaj złączki.

   Kołnierze są automatycznie dodawane między zakończeniami rur i złączek.
