Sprawdź systemy kanałów

To narzędzie umożliwia sprawdzenie systemów mechanicznych utworzonych w projekcie w celu sprawdzenia, czy każda zmienna została przypisana do systemu zdefiniowanego przez użytkownika i poprawnie połączona.

Aby sprawdzić połączenia systemów kanałów w modelu, kliknij kolejno kartę Analizapanel Sprawdź systemy Sprawdź systemy kanałów.

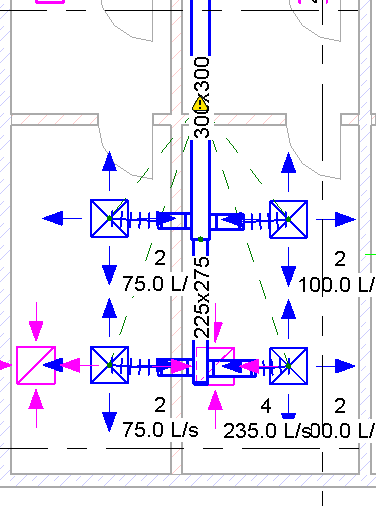

Program Revit wyświetla graficzne znaczniki ostrzegawcze i linie siatki w przypadku nieprawidłowych systemów kanałów w bieżącym widoku. Ostrzeżenia są wyświetlane w następujących warunkach:

• System nie jest poprawnie połączony.

  System nie jest poprawnie połączony, gdy elementy w systemie nie tworzą pojedynczej sieci fizycznej. Na przykład system obejmujący co najmniej jeden terminal wentylacyjny niepołączony w pojedynczą sieć kanałów jest uznawany za niepoprawnie połączony.

• Istnieje niezgodność ustawień przepływu/zapotrzebowania.
• Istnieje niezgodność kierunku przepływu.

Kliknij znacznik ostrzeżenia, aby wyświetlić powiązany komunikat ostrzeżenia. W razie potrzeby, przy odpowiednim ostrzeżeniu, kliknij przyciski strzałek, aby przewinąć listę komunikatów ostrzeżeń. Kliknij opcję Rozwiń okno dialogowe ostrzeżenia, aby wyświetlić szczegóły ostrzeżenia.
