Widoczność połączeń konstrukcyjnych

Dowiedz się, jak zarządzać widocznością i poziomem szczegółowości połączeń konstrukcyjnych w modelu.

Połączenia konstrukcyjne są wyświetlane na różnych poziomach szczegółowości:

Poziom szczegółowości	Wyświetlanie	Opis
Średni		Wyświetlana jest tylko reprezentacja symboliczna połączenia.
Wysoki		Wyświetlana jest szczegółowa geometria połączenia.

Uwaga: Jeśli połączenie zawiera tylko elementy, które nie są widoczne, gdy są częścią połączenia (np. modyfikatory):

• Jeśli połączenie nie zostanie wybrane, jego reprezentacja nie będzie dostępna.
• Jeśli połączenie zostanie wybrane, ramka ograniczająca połączenia oraz kolejność/rola elementów wejściowych połączenia będą widoczne.

Obsługa połączeń konstrukcyjnych

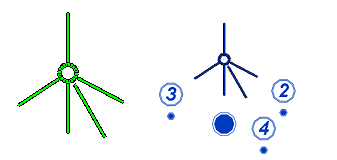

Obsługa połączeń konstrukcyjnych to reprezentacja połączenia ze stali konstrukcyjnej w modelu. Wyznacza ona punkt łączenia połączonych elementów, kierunek każdego elementu wejściowego oraz (jeśli wybrano taką opcję) kolejność/rolę elementów wejściowych w połączeniu.

Wyświetlanie obsługi zależy od poziomu szczegółowości ustawionego w modelu:

Poziom szczegółowości	Wyświetlanie obsługi
Niski	wyświetlany jest tylko punkt łączenia. w przypadku wybrania wyświetlana jest kolejność/rola elementów wejściowych połączenia.
Średni i Wysoki	wyświetlane są punkt łączenia i kierunek elementów wejściowych połączenia. w przypadku wybrania wyświetlana jest kolejność/rola elementów wejściowych połączenia.

W przypadku wybrania wielu połączeń kolejność/rola elementów wejściowych poszczególnych połączeń nie będą wyświetlane.

Kategoria modelu Połączenia konstrukcyjne Symbol w oknie dialogowym Nadpisania widoczności/grafiki umożliwia ustawienie widoczności połączeń konstrukcyjnych w konkretnym widoku.

Uwaga: W przypadku zdefiniowanych podkategorii można zmodyfikować tylko linie i wzór, o ile go zastosowano. Inne parametry, takie jak Wzór lub Przezroczystość, dziedziczą ustawienia kategorii Połączeń konstrukcyjnych.

Jeśli pole wyboru Odniesienie nie jest zaznaczone, połączenia będzie można wybrać, ale nie będą widoczne w widoku. Umożliwia to tworzenie oznaczeń połączeń w widoku bez widocznych symboli połączeń.
