Umieszczanie dowolnego kształtu zbrojenia — rozkład wyrównany

Umieść zbrojenie wyrównane o dowolnym kształcie na elementach betonowych ze dowolną geometrią.

Zbrojenie wyrównane o dowolnym kształcie można umieścić przez wybranie jednej lub wielu powierzchni odniesienia w dowolnym widoku. Ten przykład przedstawia umieszczanie zbrojenia wyrównanego o dowolnym kształcie w widoku 3D.

1. Kliknij kartę Konstrukcja panel Zbrojenie (Zbrojenie).
2. Kliknij pozycję Zmień | Umieść zbrojenie o dowolnym kształcie panel Metody umieszczania (Dowolny kształt zbrojenia).

3. Kliknij pozycję Zmień | Umieść zbrojenie o dowolnym kształcie panel Typ rozkładu (Wyrównany).

Uwaga: Aby zaznaczyć wiele powierzchni lub segmentów ścieżki, kliknij pozycję Zmień | Umieść zbrojenie panel Wybieranie wielokrotne (Wybierz wiele).
4. Określ typ zbrojenia w palecie Właściwości.
5. Na panelu Rozkład zbrojenia określ układ.
6. Kliknij pozycję Zmień | Umieść zbrojenie o dowolnym kształcie panel Dalej (Powierzchnia). W obszarze rysunku wybierz powierzchnię elementu, która będzie obiektem nadrzędnym dowolnego kształtu zbrojenia.

7. Kliknij pozycję Zmień | Umieść zbrojenie o dowolnym kształcie panel Dalej (Ścieżka). Wybierz krawędź elementu.
   Uwaga: Ewentualnie możesz nacisnąć klawisz spacji, aby kontynuować wybieranie ścieżki rozkładu.


   Opcjonalnie możesz wybrać opcję Pionowo dla parametru Wyrównanie pręta na palecie właściwości lub wybrać jedną z innych opcji wyrównania pręta (należy również wybrać powierzchnię). Zobacz temat Opcje wyrównania zbrojenia o dowolnym kształcie.

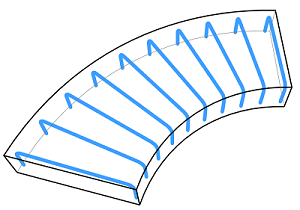

8. Zbrojenie wypełni obiekt nadrzędny zdefiniowany przez płaszczyzny odniesienia i zdefiniowane wstępnie właściwości.

9. Naciśnij klawisz Esc, aby wyjść z trybu umieszczania dowolnego kształtu zbrojenia.
