Dostępne typy wyników dla analizy statycznej

Można wyświetlić wyniki dla wybranych przypadków obciążenia lub kombinacji obciążenia bądź wstępnie zdefiniowanego zakresu przypadku obciążenia.

Uwaga: Przed wybraniem wyników do wyświetlenia kliknij przycisk

Pokaż model analityczny na pasku kontroli widoku.

Typy wyników analizy statycznej

Reakcje
- Siły (FX, FY i FZ)
- Momenty (MX, MY i MZ)
- Przemieszczenia (UX, UY, UZ)
- Obroty (RX, RY, RZ)
Wyniki dla elementów (belek, słupów i stężeń)
- Siły: Fx, Fy i Fz
- Momenty: Mx, My i Mz
- Przemieszczenia (UX, UY, UZ)
- Naprężenia: ekstremalne naprężenia normalne, naprężenia osiowe (tylko siła), ekstremalne naprężenia zginające (tylko moment)
Wyniki dla paneli (elementy powierzchniowe), takich jak ściany, podłogi i płyty fundamentowe
- Siły: Nxx (siła membranowa) , Nyy (siła membranowa), Nxy (siła membranowa), Qxx (siła ścinająca) i Qyy (siła ścinająca)
- Momenty: Mxx, Myy i Mxy
- Naprężenia: Sxx (maksimum bezwzględne), Sxy (maksimum bezwzględne), Syy (maksimum bezwzględne), Txx (ścinające — warstwa środkowa) i Tyy (ścinające — warstwa środkowa)

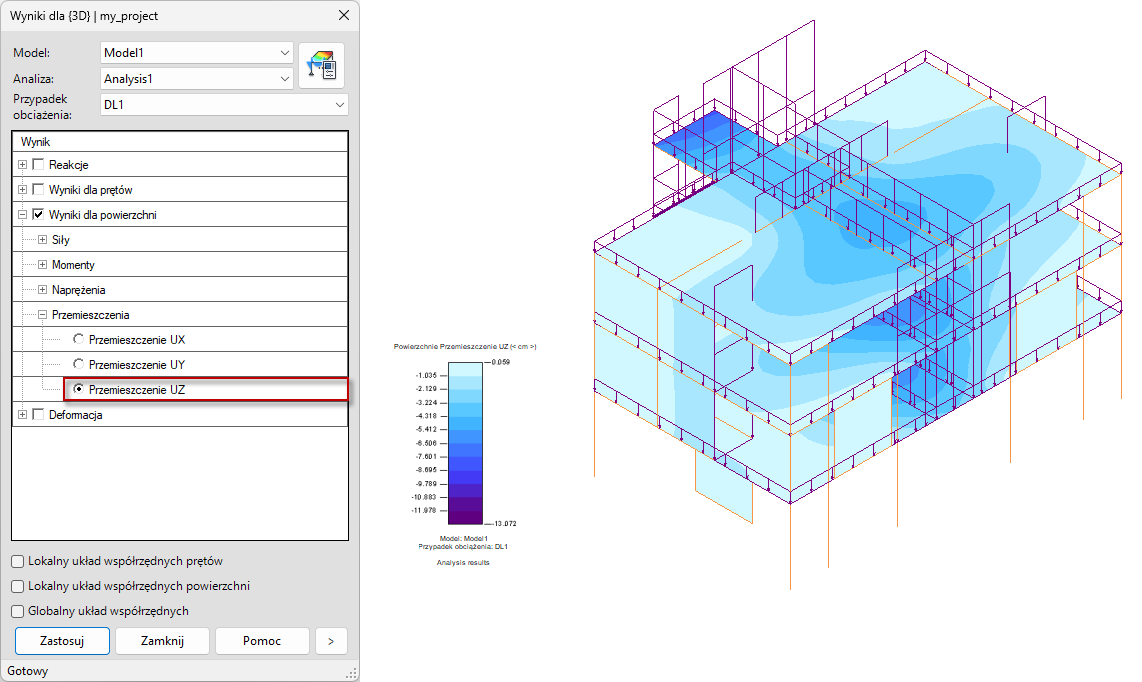

- Przemieszczenia: (UX, UY, UZ)
Odkształcenie

Uwaga: W wypadku paneli można wyświetlić tylko jeden typ wyniku w danej chwili.
