Edycja wiązań zbrojenia dla złączonych rozkładów

Edytuj wiązania złączonych rozkładów do betonowych obiektów nadrzędnych lub innych prętów.

Złączone rozkłady zbrojenia zachowują połączenie ze sobą za pomocą wiązań zbrojenia.

Podczas edycji wiązań rozkładów w łańcuchu edytowane są wiązania całego łańcucha do betonowego obiektu nadrzędnego lub innych prętów.

Edytowanie wiązania końca złączonych rozkładów

1. Wybierz jeden z rozkładów.
2. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjne panel Wiązania (Edytuj wiązania)
3. Wybierz uchwyt końca, który chcesz edytować.
   Uwaga: Możesz zmienić położenie złącza dla tego końca, klikając jedno z pozostałych położeń .
4. Kliknij powierzchnię betonową i ustaw odsunięcie dla tego końca
5. Edytowanie wiązań jednego z dwóch połączonych rozkładów daje taki sam efekt, jak edytowanie wiązań drugiego.

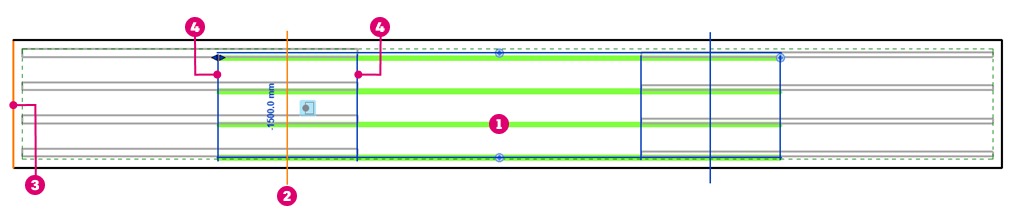

Wiązanie końca pręta dla rozkładu zbrojenia w łańcuchu złączy

• — edytowany rozkład w łańcuchu złączy.
• — bieżące położenie złącza dla uchwytu końca pręta (środek).
• — obiekt docelowy wiązania dla edytowanego końca pręta.
• — inne możliwe położenia złącza dla uchwytu końca pręta (koniec 1, koniec 2).

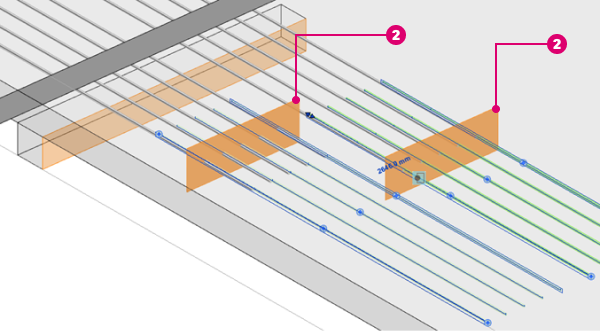

Widok 3D

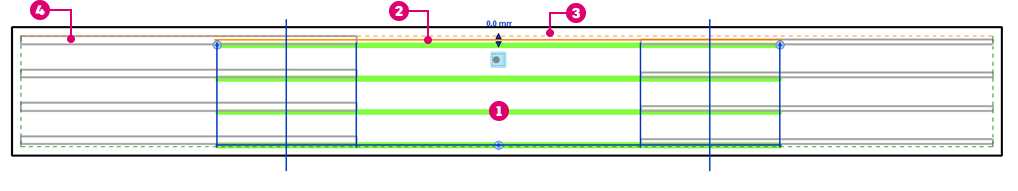

Wiązanie płaszczyzny pręta dla rozkładu zbrojenia w łańcuchu złączy

• — edytowany rozkład w łańcuchu złączy.
• — grafika uchwytu płaszczyzny pręta jest wyświetlana dla pręta o największej średnicy ze wszystkich złączonych rozkładów.
• — wiązanie do otuliny.
• — pręt o największej średnicy ze wszystkich złączonych rozkładów.
