Orientacja lokalnego układu współrzędnych dla elementów analitycznych

Dowiedz się, jak sterować orientacją lokalnego układu współrzędnych dla elementów i paneli analitycznych.

Odwracanie kierunku osi X elementu analitycznego:

1. Wybierz jeden lub więcej elementów analitycznych.
   Uwaga: Można wybrać elementy pojedynczo lub wybrać wiele elementów. W razie wybrania wielu równoległych elementów narzędzie najpierw dopasuje orientację osi X, a następnie umożliwi zmianę orientacji wszystkich elementów jednocześnie.
2. Kliknij kolejno kartę Zmień | Elementy analityczne panel Wyrównaj oś X (Odwróć oś X).
3. Kierunek osi X jest zorientowany w taki sposób, aby wskazywał drugi koniec elementu analitycznego.

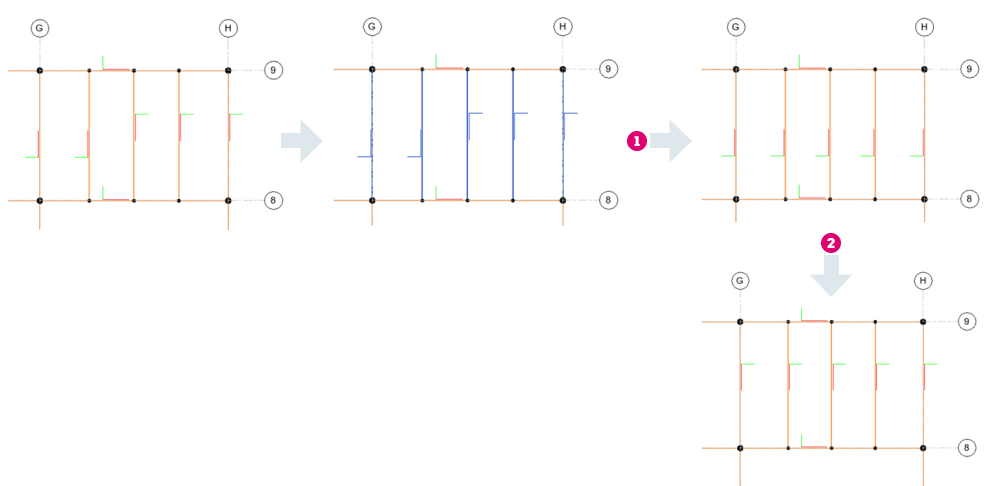

• — Wyrównanie orientacji osi X dla wielu elementów analitycznych jednocześnie.
• — Zmiana orientacji osi X dla wielu elementów analitycznych jednocześnie.

Wyrównywanie osi Z panelu analitycznego:

1. Wybierz jeden lub więcej paneli analitycznych.
   Uwaga: Można wybrać panele pojedynczo lub wybrać wiele paneli. W razie wybrania wielu równoległych paneli narzędzie najpierw dopasuje orientację osi X, a następnie umożliwi zmianę orientacji wszystkich elementów jednocześnie.
2. Kliknij kolejno kartę Zmień | Panele analityczne panel Lokalny układ współrzędnych (Odwróć oś Z).
3. Kierunek osi Z jest zorientowany w górę lub w dół, przeciwnie do orientacji początkowej.

Wyrównywanie osi X panelu analitycznego:

1. Wybierz jeden lub więcej paneli analitycznych.
   Uwaga: Można wybrać panele pojedynczo lub wybrać wiele paneli.
2. Kliknij kolejno kartę Zmień | Panele analityczne panel Lokalny układ współrzędnych (Wyrównaj oś X).
3. Użyj linii odniesienia, aby wyrównać orientację osi X ().
4. Kierunek osi X jest zorientowany zgodnie z wybraną linią odniesienia (elementem analitycznym lub krawędzią panelu analitycznego).

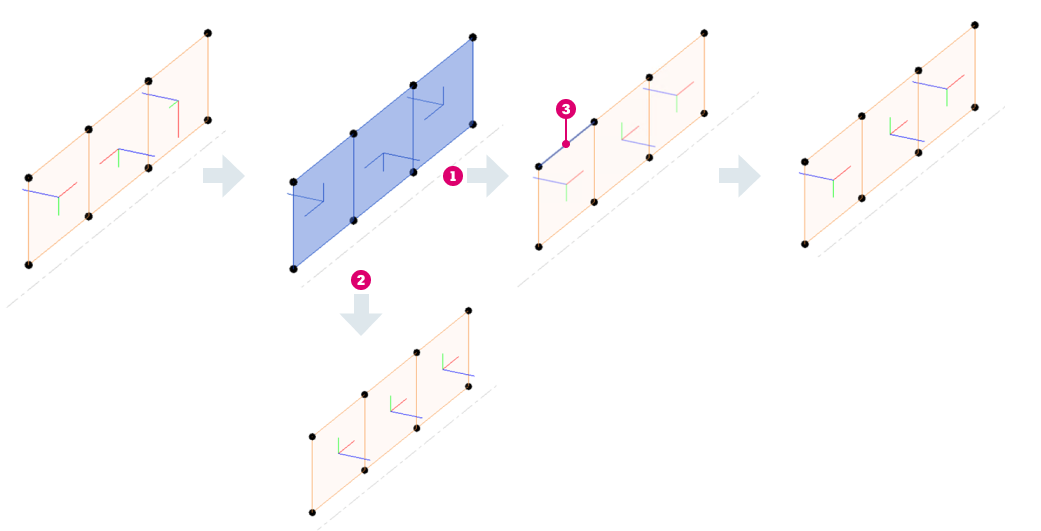

• — Wyrównanie orientacji osi X dla wielu paneli analitycznych jednocześnie.
• — Wyrównanie orientacji osi Z dla wielu paneli analitycznych jednocześnie.
• — linia odniesienia
