Złączanie zbrojenia — wskazywanie linii

Złącz jeden lub większą liczbę rozkładów zbrojenia w wybranym położeniu lub w wybranym odniesieniu liniowym.

Wybrane odniesienie liniowe złącza wszystkie rozkłady zbrojenia, z którymi się przecina.

    Złączanie zbrojenia przy użyciu polecenia Złącz zbrojenie — wskaż linię

  1. Wybierz jeden lub więcej rozkładów zbrojenia.
  2. Na karcie Zmień | Zbrojenie konstrukcyjne w panelu Złącze kliknij opcję (Złącz zbrojenie).
  3. Na karcie Zmień | Złącz zbrojenie w panelu Złącze kliknij opcję (Wskaż linię).
  4. Wybierz typ złącza na palecie Właściwości.

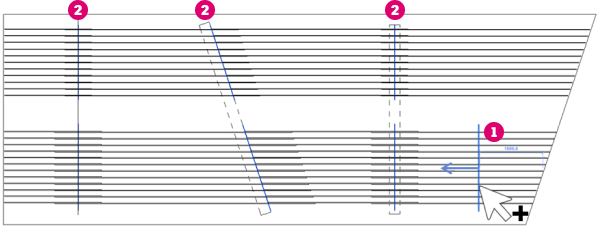

  5. Kliknij wzdłuż dowolnego z początkowo wybranych rozkładów, aby złączyć rozkłady zbrojenia w tym położeniu . Kliknij ponownie, aby anulować zaznaczenie i usunąć istniejące złącze.
  6. Można również wybrać dowolne odniesienie liniowe w widoku, aby złączyć wszystkie przecinające się rozkłady .
  7. Opcjonalnie można zmienić parametr wystąpienia położenia złącza, tak aby linia złącza znajdowała się w środku lub po bokach długości zakładu. Naciskaj klawisz spacji, aby przełączać między opcjami położenia złącza.
  8. Złączone rozkłady są wyświetlane w podglądzie. Naciśnij przycisk Zakończ, aby zaakceptować złączone rozkłady, lub przycisk Anuluj, aby odrzucić i wyjść z narzędzia złączania zbrojenia.


W widokach 3D wybrane odniesienie jest rzutowane na bieżącą płaszczyznę roboczą i wyciągane w celu złączenia rozkładów. Bieżącą płaszczyznę roboczą można przełączać przed użyciem narzędzia złączania zbrojenia lub podczas jego używania, aby wybrać odpowiednią płaszczyznę roboczą.

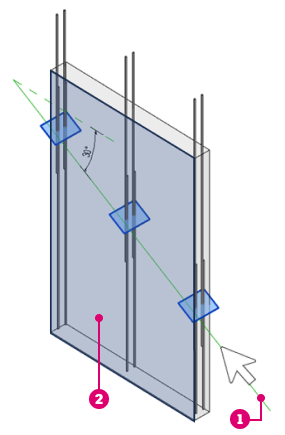

Przykład: zbrojenie znajduje się wewnątrz ściany, jest złączone metodą z wskazaniem linii modelu narysowanej w bieżącej płaszczyźnie roboczej :
