Można dodać zestaw liniowy zbrojenia w przekroju obiektu nadrzędnego.
Rozkłady zbrojenia można tworzyć prostopadle do płaszczyzny szkicu zbrojenia i zdefiniować liczbę prętów i/lub odstęp między nimi. Dzięki możliwości dodawania wielu identycznych prętów funkcja rozkładów zbrojenia przyspiesza proces dodawania zbrojenia.
- W dowolnym widoku wybierz obiekt nadrzędny, do którego ma zostać dodane zbrojenie.
- Kliknij kolejno kartę Zmień <element>
panel Zbrojenie
(Zbrojenie).
Uwaga: Narzędzie jest również dostępne na karcie kontekstowej wyboru dla elementów, które są prawidłowymi obiektami nadrzędnymi zbrojenia. - Wybierz ustawienie Układ na karcie Zmień | Umieść zbrojenie panel Rozkład zbrojenia.
- Stała liczba: Odstępy zbrojenia można zmieniać, natomiast liczba prętów określona wcześniej przez użytkownika jest stała.
- Maksymalny odstęp: Użytkownik określa maksymalną odległość zbrojenia, natomiast liczba prętów zmienia się zależnie od odległości między pierwszym a ostatnim prętem.
- Numerowanie z odstępami: Użytkownik określa stałe wartości ilości i odstępów.
- Minimalne odstępy w świetle: Użytkownik określa minimalną odległość zbrojenia, natomiast liczba prętów zbrojeniowych zmienia się zależnie od odległości między pierwszym a ostatnim prętem. Odstępy zostają zachowane, nawet gdy wielkość zbrojenia zostanie zmieniona.
- W zależności od wybranej opcji wprowadź wartość w polu Ilość, w polu Odstęp lub w obu na karcie Zmień | Umieść zbrojenie panel Rozkład zbrojenia.
- Jeśli zostaną umieszczone rozkłady zbrojenia o standardowym stylu przylegające do zbrojenia o stylu strzemię/kotwa, standardowy pręt będzie przyciągany wzdłuż krawędzi pręta strzemienia/kotwy. Obejmuje to proste krawędzie, jak również zaokrąglenia i haki dla zbrojenia strzemienia/kotwy.
- Kliknij, aby umieścić rozkład zbrojenia w obiekcie nadrzędnym.
Rozkłady zbrojenia można oznaczać i zestawiać tak samo, jak pojedyncze obiekty zawierające informacje o ilości i odstępach. Rozkłady zbrojenia zapewniają większą wydajność niż standardowe szyki zbrojenia.
Wybierz rozkład zbrojenia, aby go zmodyfikować. Na podstawie metody rozmieszczania można modyfikować właściwości rozkładu zbrojenia lub za pomocą uchwytów kształtu na końcach rozkładu.- Stała liczba: Wskutek przeciągania uchwytów kształtu modyfikowane są odległości między wystąpieniami zbrojenia w zestawie.
- Maksymalny odstęp: Wskutek przeciągania uchwytów kształtu modyfikowana jest liczba wystąpień zbrojenia w zestawie z zachowaniem odległości nie większej niż zdefiniowany maksymalny odstęp.
- Minimalne odstępy w świetle: Wskutek przeciągania uchwytów kształtu modyfikowana jest liczba wystąpień zbrojenia w zestawie z zachowaniem odległości nie mniejszej niż zdefiniowane minimalne odstępy w świetle.
- Aby pominąć pierwszy i ostatni pręt w rozkładzie zbrojenia, wybierz rozkład. Po obu stronach rozkładu zbrojenia wyświetlane są pola wyboru.
Usunięcie zaznaczenia pola wyboru powoduje ukrycie odpowiedniego pręta.
Pręt jest ukrywany, ale nie jest usuwany z rozkładu. Reaguje na otulinę zbrojenia i uchwyty kształtu rozkładu zbrojenia.

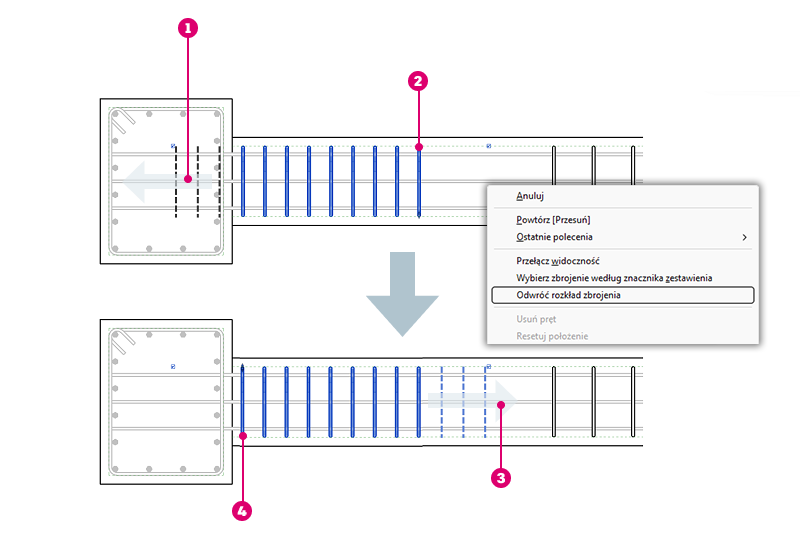

Odwracanie kierunku rozkładu zbrojenia
- Wybierz rozkład zbrojenia, który chcesz odwrócić.
- Kliknij prawym przyciskiem myszy i wybierz z menu polecenie Odwróć rozkład zbrojenia.
- Pierwszym prętem rozkładu jest teraz ten, który znajduje się na przeciwległym końcu rozkładu.
|
Kierunek rozwijania dla rozkładu. |
|
Pierwszy pręt w rozkładzie Liczba z odstępem. |
|
Kierunek rozwijania dla rozkładu. |
|
Pierwszy pręt w rozkładzie Liczba z odstępem po odwróceniu. |
