Przenoś i synchronizuj znaczniki pojedynczych części i znaczniki zespołów dla elementów stalowych i komponentów połączeń ze stali konstrukcyjnej z programu Advance Steel do programu Revit.
W programie Revit są one wyświetlane jako parametry tylko do odczytu dla elementów zsynchronizowanych z programu Advance Steel dla następujących kategorii: Ramy konstrukcyjne, Słupy konstrukcyjne, Płyty i Profile.
W przypadku synchronizacji przy użyciu zaktualizowanego pliku SMLX zaznacz kolumnę Zmień w oknie dialogowym Synchronizacja, aby sprawdzić, czy znaczniki części i zespołów są różne.
Unieważnianie znaczników części i zespołów w programie Revit
Wprowadzenie zmian w elementach stalowych w programie Revit spowoduje unieważnienie znaczników części i zespołów, które zostały dla nich zsynchronizowane. Aby zadbać o poprawność znaczników, koniecznie ponownie przeprowadź synchronizację.
Przykłady zmian, które unieważniają znaczniki, to przenoszenie lub usuwanie elementów stalowych, modyfikowanie istniejących połączeń lub dodawanie nowych połączeń w programie Revit.
Unieważniony znacznik wskazuje wartość „Zmodyfikowany” w programie Revit. Aby sprawdzić, czy znaczniki są aktualne, można użyć filtrów, zestawień lub oznaczeń.
Poniżej przedstawiono kilka przypadków, w których zmiany elementów stalowych spowodowały unieważnienie znaczników. Elementy są wyświetlane na czerwono przy zastosowaniu filtru wartości „Zmodyfikowany” dla parametrów znacznika pojedynczej części i znacznika zespołu.

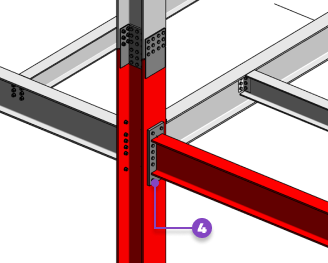

- W przypadku zmiany długości elementu
znaczniki zostają unieważnione dla słupa oraz bezpośrednio połączonych elementów i połączeń:

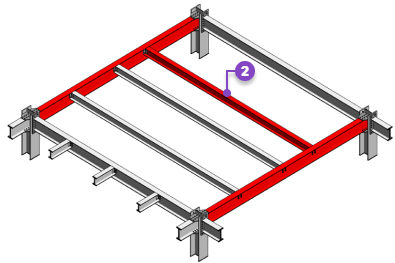

- W przypadku przesunięcia belki
znaczniki zostają unieważnione dla przesuniętej belki i dla bezpośrednio połączonych belek oraz dla komponentów połączeń pośrednich:
- W przypadku zastosowania modyfikatorów z karty Stal
(np. cięcia po konturze) lub w przypadku dodania nowych połączeń stalowych do elementów:
- W przypadku zmiany typu połączenia lub edycji właściwości połączenia, takich jak zmiana grubości płyty
, znaczniki zostają unieważnione dla komponentów połączenia i połączonych elementów:
