Brak paneli analitycznych (powierzchni) w modelu po uaktualnieniu do wersji Revit 2023

Dowiedz się, jak odtworzyć geometrię brakujących elementów analitycznych, zmieniając ich modele na podstawie ich odpowiedników fizycznych.

Problem:

W przypadku uaktualnienia modelu programu Revit do najnowszej wersji Revit 2023 niektóre panele (powierzchnie) analityczne nie są obecne w modelu. Ten problem występuje zwłaszcza podczas uaktualniania bardzo starych modeli, modeli w wersji 2012, 2013 i 2014 programu Revit, do najnowszej wersji programu Revit 2023. W programie Revit 2023 model analityczny konstrukcji napisano ponownie i poprzedni model analityczny jest w procesie uaktualniania migrowany do nowego modelu analitycznego. Istnieją sytuacje, w których powierzchni analitycznych ze starszych modeli programu Revit nie można migrować do nowych paneli analitycznych.

Środowisko:

Revit 2023 i nowsze wersje.

Rozwiązanie:

1. Jeśli na komputerze jest dostępna jedna ze starszych wersji programu Revit (2022 lub 2021):
   1. Otwórz model w poprzedniej wersji (Revit 2022, 2021).
   2. Zapisz model.
   3. Otwórz model w programie Revit 2023.
2. Jeśli na komputerze nie ma wersji pośredniej, otwórz model w programie Revit 2023.
3. Zostanie wyświetlone ostrzeżenie z informacją o tym, co się stało, i krokach, jakie należy wykonać, aby rozwiązać ten problem:

   „Co najmniej jeden element analityczny ma nieprawidłową geometrię, ale jego fizyczne skojarzone elementy są poprawne. Można odtworzyć geometrię elementów analitycznych, zmieniając ich model na podstawie ich fizycznych odpowiedników”.

Odtwarzanie brakującej geometrii i rozwiązywanie problemów związanych z ostrzeżeniami:

1. Na karcie Zarządzaj w panelu Zapytanie kliknij opcję (Przejrzyj ostrzeżenia).

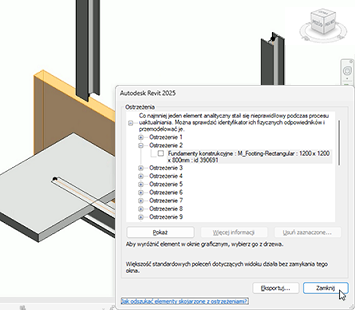

2. W oknie dialogowym Ostrzeżenia kliknij znak plus obok komunikatu ostrzegawczego dotyczącego uaktualnienia modelu, aby rozwinąć listę poszczególnych ostrzeżeń.
3. Klikaj znaki plus obok poszczególnych ostrzeżeń, aby wyświetlić więcej informacji na temat elementów.
4. W oknie dialogowym Ostrzeżenia wybierz jedno z ostrzeżeń, kliknij znak plus i wybierz informacje o elemencie.




5. Kliknij przycisk Pokaż w oknie dialogowym Ostrzeżenia, aby wyróżnić wybrany element w modelu.
6. Po zidentyfikowaniu elementu (np. ściany) zamknij okno dialogowe Ostrzeżenia.
7. Wybierz zidentyfikowany element (np. ścianę) i na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Panel analityczny).
8. Na karcie Zmień | Utwórz panel analityczny panel Płaszczyzna robocza kliknij opcję (Ustaw).
9. W oknie dialogowym Płaszczyzna robocza wybierz polecenie Wskaż płaszczyznę, a następnie kliknij przycisk OK.

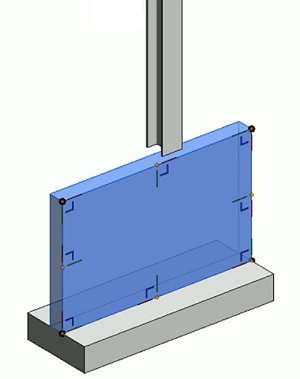

10. Wybierz płaszczyznę w modelu.

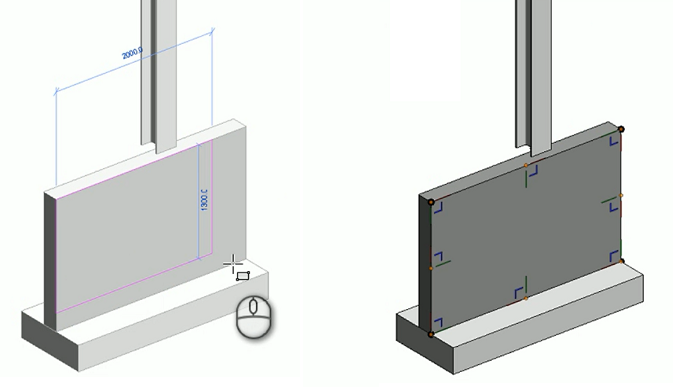

11. Na karcie Zmień | Utwórz panel analityczny w panelu Rysuj wybierz jedną z metod rysowania (np. prostokąt) i narysuj panel analityczny na podstawie kształtu wybranego elementu (np. ściany).
12. Kliknij przycisk (Zakończ), aby utworzyć panel analityczny.




13. Wybierz panel analityczny.
14. Na karcie Zmień | Panele analityczne w panelu Koordynacja kliknij opcję (Dodaj skojarzenie).
15. Wybierz element (ścianę), z którym ma być skojarzony panel analityczny w modelu. Zostanie utworzone skojarzenie między elementem fizycznym a analitycznym.
    Uwaga: Aby sprawdzić skojarzenie, wybierz jeden z dwóch elementów (ścianę lub panel analityczny) i kliknij opcję (Wyróżnij skojarzenie) na karcie Zmień | Panele analityczne w panelu Koordynacja.





16. Po powrocie do okna dialogowego Ostrzeżenia, karty Zarządzaj oraz panelu Zapytanie i kliknięciu znaku plus obok komunikatu ostrzegawczego dotyczącego uaktualnienia modelu w celu rozwinięcia listy poszczególnych ostrzeżeń zostanie na niej wyświetlony jeden mniej element ostrzegawczy — został on rozstrzygnięty i usunięty z listy.
17. Wykonaj te same czynności dla każdego elementu wyświetlanego na liście komunikatów ostrzegawczych.
