Modelowanie elementów stalowych punkt-punkt

Opcja automatycznego skracania w ustawieniach konstrukcyjnych umożliwia utworzenie geometrii elementu stalowego — od dokładnego punktu początkowego po końcowy punkt kliknięcia.

Gdzie to jest?

• Karta Konstrukcja panel Konstrukcja
• Karta Zarządzajpanel Ustawienia (Ustawienia konstrukcyjne)

Informacje o skracaniu automatycznym elementów stalowych podczas automatycznego łączenia

Zachowanie automatycznego skracania stalowych elementów konstrukcyjnych można przełączyć dla nowych modeli lub wstecznie dla bieżących modeli, wykonując następujące czynności:

1. Kliknij kolejno kartę Konstrukcjapanel Konstrukcja

lub

2. Kliknij kolejno kartę Zarządzajpanel Ustawienia (Ustawienia konstrukcyjne). Zostanie otwarte okno dialogowe Ustawienia konstrukcyjne.
3. W oknie dialogowym Ustawienia konstrukcyjne kliknij kartę Stalowe elementy konstrukcyjne.
4. Zaznacz pole wyboru Wyłącz skracanie aut. elementów stalowych podczas aut. łączenia.
   Uwaga: Jeśli zostanie wyświetlone okno dialogowe z ostrzeżeniem, kliknij przycisk OK.
5. Kliknij przycisk OK, aby zapisać wprowadzone zmiany i zamknąć okno dialogowe Ustawienia konstrukcyjne.

Elementy stalowe z rysunku zostaną zaktualizowane przy użyciu geometrii punkt-punkt dla istniejących elementów projektu i nowo utworzonych elementów.

Opcja	Przykład

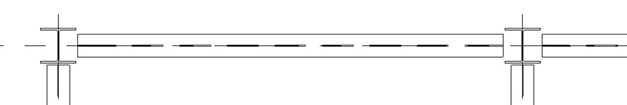

Belki stalowe z włączonym automatycznym skracaniem

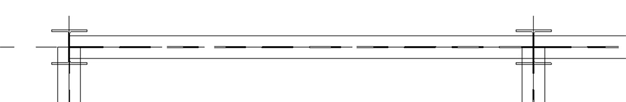

Belki stalowe z wyłączonym automatycznym skracaniem

Uwaga:

• W panelu Właściwości zmieniono następujące zestawy wartości:
  • Nie można edytować przedłużenia początku.
  • Odcięcie początku jest usunięte z listy.
  • Waga zostaje ponownie obliczona w celu dopasowania do długości.
  • Długość systemu i długość cięcia są teraz równe.
  • Elementy można dalej edytować za pomocą modyfikatorów stali lub innych funkcji programu Revit, takich jak wycięcia itp.
• Na wstążce po wybraniu belki opcja zmiany odniesienia nie jest już dostępna.
• Opcja punkt-punkt nie ma wpływu na słupy ani słupy pochyłe. Geometria nadal będzie skracana zgodnie z oczekiwaniami w zależności od kontekstu.

Proces roboczy punkt-punkt dla słupów pochyłych

W przypadku dodania słupa pochyłego za pomocą procesu roboczego punkt-punkt geometria tego słupa rozciąga się do punktu końcowego długości systemu.

Jeśli opcja punkt-punkt zostanie wyłączona, słup pochyły zostanie dopasowany do stanu drugorzędnego. W tym stanie słup jest wyrównany względem dołu belki przecinającej i dołączony do najmniejszej linii przecięcia.

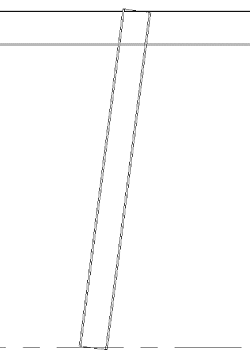

Reprezentacja słupa pochyłego utworzona z włączoną opcją punkt-punkt. Wyrównanie geometrii góry: linia położenia. Wyrównanie dołączenia na górze: przecięcie środkowej linii słupa.

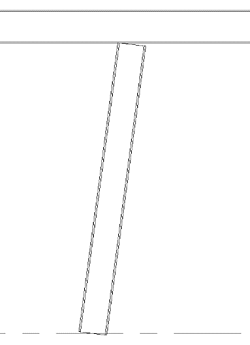

Reprezentacja słupa pochyłego utworzona z wyłączoną opcją punkt-punkt. Wyrównanie geometrii góry: linia położenia. Wyrównanie dołączenia na górze: maksymalny punkt przecięcia
