Propagowanie zbrojenia

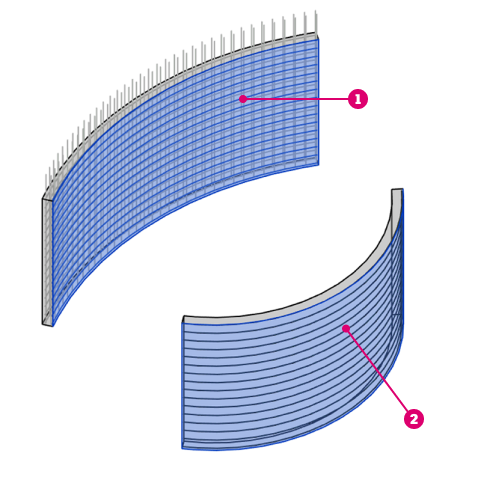

Skopiuj i dopasuj zbrojenie sterowane kształtem i o dowolnym kształcie ze źródłowego obiektu nadrzędnego do docelowych obiektów nadrzędnych. Pręty są dostosowywane przez dopasowanie wiązań zbrojenia.

Nagranie wideo: Dostosowywana propagacja zbrojenia

Jeśli niektóre obiekty docelowe wiązań są niezgodne (na przykład powierzchnie obiektów nadrzędnych oryginalnych i docelowych nie są równoległe), wiązania te nie są stosowane, a niektóre segmenty prętów pozostają na swoim miejscu i nie są dostosowywane.

Pręty są automatycznie wyrównywane względem obiektu nadrzędnego lub ręcznie względem powierzchni źródłowej i docelowej. Nie ma połączenia między źródłowym i propagowanym rozkładem zbrojenia.

Istnieją dwa sposoby wyrównywania zbrojenia — według obiektu nadrzędnego lub według powierzchni. Można przełączać się między nimi w dowolnym momencie propagacji.

Wyrównywanie według elementu nadrzędnego

1. Wybierz obiekt nadrzędny ze zbrojeniem wewnątrz.
2. Na karcie Zmień | karcie <Kategoria> > w panelu Zbrojenie kliknij opcję (Propaguj zbrojenie).
3. Na karcie Zmień | Propaguj zbrojenie w panelu Propaguj zbrojenie kliknij opcję (Wyrównaj według obiektu nadrzędnego).
   Uwaga: Postępuj zgodnie z instrukcjami na pasku stanu i etykietach narzędzi kursora. Aby ukryć instrukcje na etykiecie narzędzia kursora, na karcie Zmień | Propaguj zbrojenie panel Pokaż etykietę narzędzia kliknij opcję (Pokaż etykietę narzędzia).
4. Wybierz co najmniej jeden docelowy obiekt nadrzędny. Zbrojenie jest wyświetlane jako podgląd.
5. Kliknij przycisk (Zakończ), aby zapisać zmiany, lub przycisk (Anuluj), aby odrzucić zmiany i zakończyć działanie polecenia Propaguj zbrojenie.

Uwaga: Docelowe obiekty nadrzędne muszą należeć do tej samej kategorii co oryginalny obiekt nadrzędny. Kategoria jest automatycznie filtrowana podczas wybierania docelowych obiektów nadrzędnych.

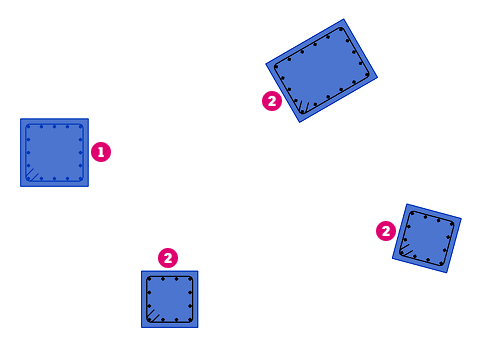

Zbrojenie w oryginalnym słupie jest wyrównywane i dostosowywane do wybranych docelowych obiektów nadrzędnych i wyświetlane jako podgląd przed kliknięciem przycisku Zakończ:

Wyrównywanie według powierzchni

1. Wybierz jeden lub więcej rozkładów zbrojenia.
2. Na karcie Zmień | karcie <Kategoria> > w panelu Zbrojenie kliknij opcję (Propaguj zbrojenie).
3. Na karcie Zmień | Propaguj zbrojenie w panelu Propaguj zbrojenie kliknij opcję (Wyrównaj według powierzchni).
   Uwaga: Postępuj zgodnie z instrukcjami na pasku stanu i etykietach narzędzi kursora. Aby ukryć instrukcje na etykiecie narzędzia kursora, na karcie Zmień | Propaguj zbrojenie panel Pokaż etykietę narzędzia kliknij opcję (Pokaż etykietę narzędzia).
4. Wybierz oryginalną powierzchnię z obiektu nadrzędnego wybranego zbrojenia — zbrojenie jest wyrównane względem tej powierzchni.
5. Wybierz powierzchnię docelową. Zbrojenie jest wyświetlane jako podgląd wybranych powierzchni.
6. Kliknij przycisk (Zakończ), aby zapisać zmiany, lub przycisk (Anuluj), aby odrzucić zmiany i zakończyć działanie polecenia Propaguj zbrojenie.

Uwaga: Można wybrać wiele powierzchni docelowych z tego samego obiektu nadrzędnego lub z różnych betonowych obiektów nadrzędnych: z tej samej kategorii lub z różnych kategorii.

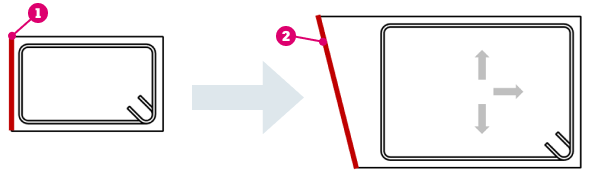

Wybrane zbrojenie jest propagowane przez wyrównanie go na podstawie wybranej powierzchni źródłowej i powierzchni docelowej . Wyświetlony zostaje podgląd zbrojenia i zostaje ono utworzone po naciśnięciu przycisku Zakończ:

Wskazówka: W przypadku używania metody wyrównywania według powierzchni można użyć spacji, aby obrócić lub odwrócić pręty po wybraniu powierzchni docelowej.

Propagowanie zbrojenia o dowolnym kształcie

Używając tych samych dwóch metod wyrównywania, można również propagować zbrojenie o dowolnym kształcie. Wiązania zbrojenia o dowolnym kształcie są dopasowywane tak samo jak wiązania zbrojenia sterowanego kształtem dla płaskich i złożonych powierzchni obiektów nadrzędnych konstrukcji.

Podczas propagacji zbrojenia brane są pod uwagę tylko wiązania z obiektem nadrzędnym.

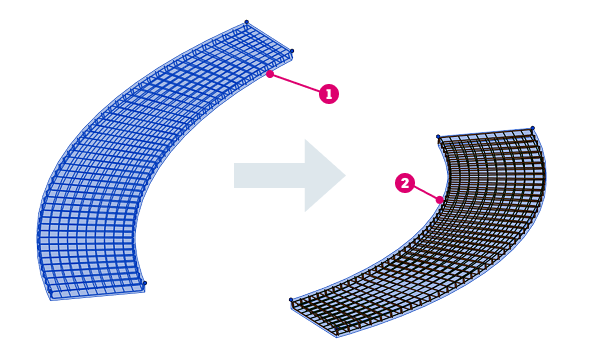

Propagowanie zbrojenia o dowolnym kształcie — wybierz źródłowy obiekt nadrzędny i docelowy obiekt nadrzędny . Wyświetlany będzie podgląd zbrojenia aż do kliknięcia przycisku Zakończ.

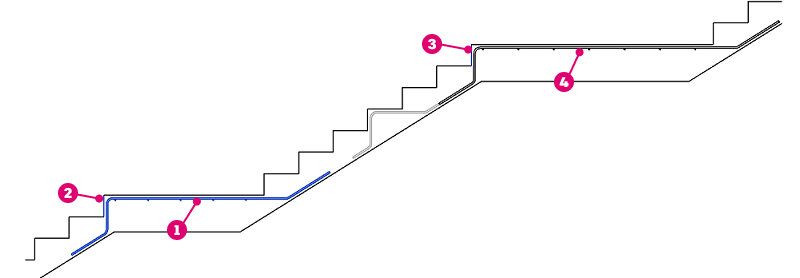

Propagowanie zbrojenia o dowolnym kształcie — wybierz powierzchnię źródłową i powierzchnię docelową .
