Konfigurowanie części prefabrykowanego zespołu ściany konstrukcyjnej

Parametry części ściany można modyfikować, aby zmienić domyślne części połączenia w celu generowania zespołów ścian konstrukcyjnych.

Ustawienia części można zmienić w oknie dialogowym Konfiguracja. Kliknij kolejno kartę Prefabrykacja panel Konfiguracja (Konfiguracja) i przejdź do odpowiedniego węzła ściany.

• Beton Ściana Ściana pełna Część

Dopasuj następujące parametry części ściany zgodnie z potrzebami.

Nazwa	Opis
Kotwy transportowe
Typ	Określa kotwę podnoszącą i typ dla prefabrykowanej ściany.

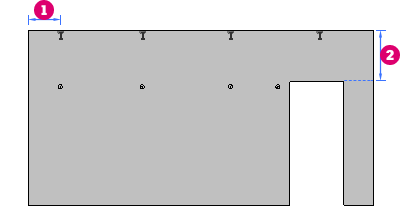

Minimalna odległość do krawędzi	Określa minimalną odległość od wypychacza skośnego do dowolnej krawędzi ściany.
Minimalna odległość góry do otworu	Określa minimalną odległość od góry wypychacza skośnego do dowolnego otworu w ścianie.
Dopuszczalne obciążenie	Określa znamionową wytrzymałość kotwy podnoszącej na rozciąganie.
Kotwy transportowe boczne, jeśli wysokość przekracza	Określa wymaganą minimalną wysokość ściany przed umieszczeniem bocznych kotew w prefabrykowanej ścianie.
Zakotwienie podpór skośnych
Typ	Określa zastrzały i typ dla połączenia ściany.

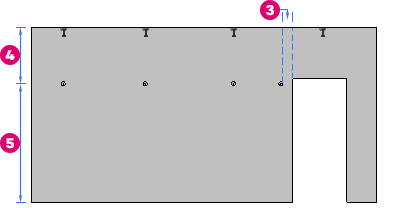

Odległość zakotwienia podpór skośnych to	Określa położenie podpór skośnych ściany jako odległość od górnej lub dolnej krawędzi ściany.
jako procent wysokości ściany	Wybierz tę opcję, aby używać procentowej wartości całkowitej wysokości prefabrykowanej ściany zamiast określonych jednostek dla parametru Odległość zakotwienia podpór skośnych.
Położenie zakotwienia podpór skośnych	Określa, w którym miejscu są umieszczane zakotwienia podpór skośnych. Wybierz opcję Brak, Na boku widoku, Naprzeciw boku widoku lub Obie strony.
Minimalna odległość do otworu	Określa minimalną odległość od zastrzału do dowolnego otworu w ścianie.
Połączenia
Połączenie ścian z przodu profilu	Określa profil stosowany na końcach ścian prefabrykowanych.
Połączenie ścian z boku profilu	Określa profil stosowany na bokach ścian prefabrykowanych.
Połączenie o profilu T	Określa profil stosowany na końcach ścian prefabrykowanych przylegających w połączeniu teowym.
Profil poziomy	Określa profil krawędzi i typ w przypadku prefabrykowanych ścian dzielonych w poziomie. Profil poziomy lub Profil pionowy.
Pętle	Określa pętlę i typ połączenia dla prefabrykowanych ścian.
Płyta kotwiąca	Określa płytkę kotwiącą i typ dla mocowania prefabrykowanej ściany.
