Węzły analityczne

Węzły analityczne są podstawowym składnikiem modelu analitycznego.

Nie można bezpośrednio tworzyć węzłów analitycznych. Są one tworzone podczas modelowania elementów analitycznych i paneli analitycznych. Dla elementów analitycznych są one tworzone na końcach elementów, a dla paneli analitycznych — w każdym narożniku.

Węzły analityczne zachowują się jak element łączący między elementami analitycznymi.

Węzły analityczne mają dwa różne wzory zachowania:

• Węzły końcowe są tworzone na końcach elementów analitycznych i na końcach krawędzi paneli analitycznych. Węzły te są scalane w miarę łączenia co najmniej dwóch elementów analitycznych.




• Węzły podrzędne powstają, gdy węzeł końcowy łączy się z elementem lub panelem w położeniu innym niż położenie węzła końcowego. Gdy węzeł jest obiektem podrzędnym, jest on wyświetlany jako nieco mniejszy niż węzeł końcowy. Węzeł podrzędny jest sterowany na podstawie jego położenia obiektu podrzędnego, a nie na podstawie poziomów ani siatek.




Zachowanie węzłów analitycznych z poziomami

Położeniem pionowym węzła analitycznego można sterować na podstawie skojarzonego z nim poziomu.

Po utworzeniu węzła analitycznego jest on skojarzony z najbliższym poziomem. Poziom i jego odległość odsunięcia są rejestrowane przez parametry Poziom skojarzony na palecie Właściwości w obszarze Wiązania.

Gdy zmieni się położenie pionowe węzła (np. wskutek przeciągnięcia węzła), poziom skojarzony pozostanie taki sam, a odsunięcie zostanie automatycznie zaktualizowane na podstawie położenia pionowego węzła. Gdy zmieni się położenie skojarzonego poziomu, położenie pionowe węzła zostanie odpowiednio dopasowane z zachowaniem odsunięcia.

Uwaga: Węzeł podrzędny zawiera informacje o poziomie, ale jest wyszarzony i nie można go edytować. Informacje o poziomie dla węzłów podrzędnych są kontrolowane przez nadrzędny element analityczny.

Zachowanie węzłów analitycznych z siatkami

Położeniem węzłów analitycznych można sterować za pomocą siatek.

Jeśli w projekcie zdefiniowano system siatek, węzeł analityczny wyświetli najbliższe przecięcie siatki i odległość do niego (w obu kierunkach, jeśli jest to przecięcie siatki) na palecie Właściwości Wiązania Znacznik położenia.

Jeśli węzeł analityczny jest umieszczony na siatce, a na palecie Właściwości zaznaczono pole wyboru Przesuń z siatką (w obszarze Wiązania) węzeł analityczny będzie podążał za położeniem siatki.

Gdy węzeł analityczny jest utworzony na przecięciu więcej niż dwóch siatek, w parametrze Znacznik położenia we właściwościach węzła analitycznego będzie wyświetlana lista rozwijana zawierająca wszystkie przypadki przecięć dwóch siatek.

Uwaga: Węzeł analityczny można dołączyć do siatki lub do przecięcia siatki podczas tworzenia lub modyfikacji.

Zachowanie węzła podrzędnego podczas edycji nadrzędnego panelu analitycznego

Gdy węzły są umieszczone na panelu, powierzchni lub krawędzi, podczas dopasowywania kształtu i położenia panelu nadrzędnego występują dwa zachowania:

1. Kształt nadrzędnego panelu analitycznego jest dostosowywany bez zmiany jego płaszczyzny odniesienia — podczas procesu edycji węzły podrzędne zostaną odłączone. Po edycji węzły podrzędne zostaną ponownie połączone.
2. Płaszczyzna odniesienia nadrzędnego panelu analitycznego zostanie zmieniona — węzły podrzędne pozostaną podczas procesu edycji obiektami podrzędnymi. Ich położenie zostanie dopasowane na podstawie ich panelu nadrzędnego.

Sterowanie węzłami analitycznymi

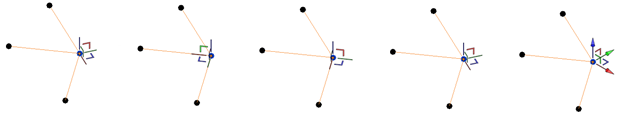

Po wybraniu węzła analitycznego zostanie wyświetlony widżet. Widżet ułatwia pozycjonowanie na podstawie układu współrzędnych.

Można przeciągnąć element sterujący, aby przesunąć węzeł, i nacisnąć klawisz spacji, aby przełączyć sterujący układ współrzędnych. Można wybrać lokalny układ współrzędnych węzła, układ współrzędnych połączonych elementów lub globalny układ współrzędnych projektu.
