Zachowanie elementów ram konstrukcyjnych jest niepoprawne, gdy istnieją poziomy lub inne podobne obiekty.

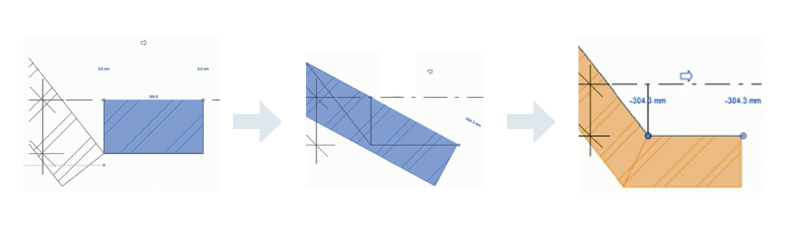

Problem: elementy ram konstrukcyjnych są niepoprawnie umieszczane. Dzieje się tak po zdefiniowaniu elementów wzdłuż linii w pobliżu poziomu odniesienia. Elementy są przyciągane do poziomu odniesienia zamiast do linii osi, co powoduje niewłaściwe cięcie elementów.
Przyczyna: dzieje się tak z powodu automatycznego przyciągania ramy konstrukcyjnej (belki lub słupa) do poziomu odniesienia powyżej, jeśli ten poziom znajduje się bliżej niż 1 stopa (304,8 mm) od linii, na której wstawiany jest obiekt ramy konstrukcyjnej.
Rozwiązanie:
- Wybierz element ramy konstrukcyjnej (belkę lub słup).
- Kliknij prawym przyciskiem myszy i wybierz z menu kontekstowego opcję Odłącz od płaszczyzny.
- Ręcznie przesuń punkty definiujące element ramy do odpowiedniego położenia.
