Gdy umieszczasz wymiar wyrównany, wartość zmienia się w zależności od jego położenia.

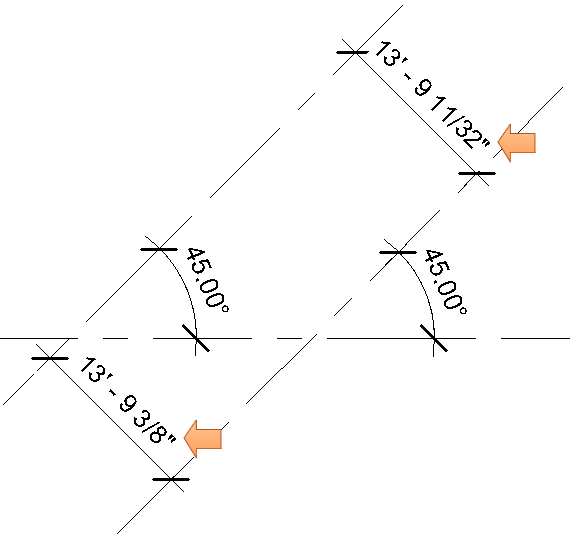

Problem: Wartość wymiaru wyrównanego zmienia się w trakcie umieszczania, w zależności od jego położenia, lub 2 wymiary definiujące te same elementy pokazują różne wartości.
 |
 |
Przyczyna: Ten problem może wystąpić, gdy wyrównane elementy nieznacznie odbiegają od siebie względem osi i nie są dokładnie równoległe. Narzędzie Wymiar wyrównany przy określaniu równoległych elementów ma tolerancję 0,002 stopnia. W zależności od ustawień jednostek, ta tolerancja może mieć wpływ na wartość zgłaszaną przez wymiar wyrównany.

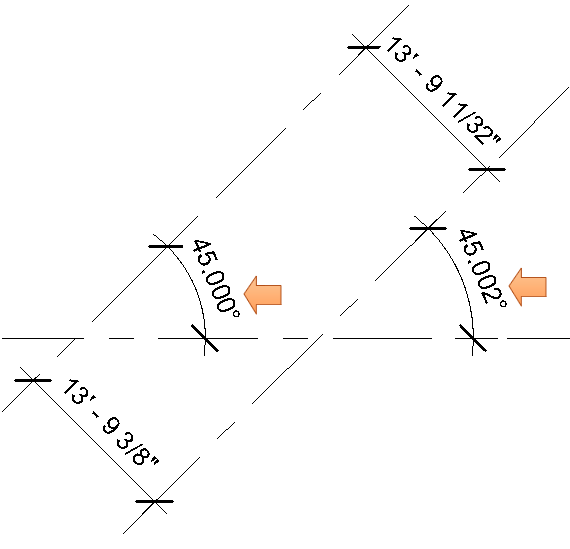

Rozwiązanie: Aby rozwiązać te problemy, należy się upewnić, że wymiarowane elementy są dokładnie równoległe. Zmień zaokrąglenie jednostek kątowych na co najmniej 3 miejsca po przecinku. Umieść wymiar kątowy na elementach, które powinny być równoległe, i dostosuj je tak, aby miały taki sam kąt. Jeśli różnica kątów między elementami jest mniejsza niż 0,002 stopnia, dostosuj ustawienia jednostek jako niestandardowe i ustaw większą wartość dokładności zaokrąglenia.
