Aby podczas eksportowania do formatu IFC dołączyć zestaw właściwości zdefiniowanych przez użytkownika, należy utworzyć plik TXT. Taki plik umożliwia określenie struktury danych w sposób mający wpływ na eksport do formatu IFC.
- Pobierz przykładowy szablon zestawów parametrów zdefiniowanych przez użytkownika.
- Za pomocą edytora tekstu utwórz nowy wiersz i utwórz niestandardowy zestaw właściwości (np. #PropertySet:).
- Naciśnij klawisz Tab i podaj nazwę zestawu właściwości. (np. ColumnPSet).
- Naciśnij klawisz Tab, aby zdefiniować poziom, wystąpienie [I] lub tekst [T]. W wersji 2024.1 i nowszej nie jest to wymagane. Użyj opcji [I].
- Naciśnij klawisz Tab i zdefiniuj klasy IFC, aby uwzględnić te właściwości. Każda dołączona klasa powinna zostać oddzielona przecinkiem. W naszym przykładzie: IfcColumn, IfcColumnType.
Powstaje w ten sposób definicja zestawu parametrów, którą zilustrowano na przykładzie.
#PropertySet: ColumnPSet I IfcColumn, IfcColumnType
- Dodaj kolejny wiersz do pliku tekstowego.
- W wierszu utwórz trzy kolumny oddzielone znakami tabulacji w następujący sposób:
- Nazwa właściwości w eksportowanym pliku IFC (np. CommentsProp).
- Typ danych. Obsługiwane typy są wyświetlane w przykładowym szablonie (np. Tekst).
- Nazwa właściwości w takiej postaci, w jakiej jest wyświetlana w programie Revit (tj. Comments).
- Powtórz czynności opisane w punkcie 6 dla wszystkich właściwości, które mają zostać uwzględnione w eksporcie IFC.
Pełna definicja właściwości zdefiniowanych przez użytkownika będzie wyglądać następująco:
#PropertySet: ColumnPSet I IfcColumn, IfcColumnType # CommentsProp Text Comments # TypeCommentsProp Text Type Comments

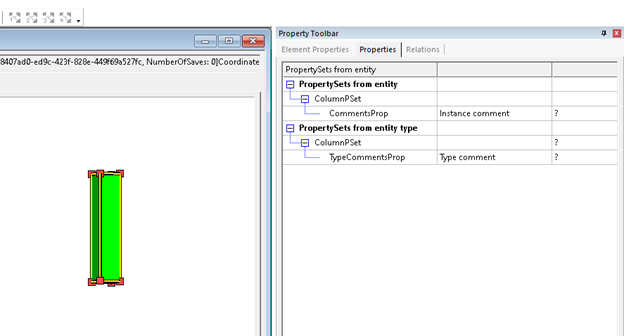

W powyższym przykładzie elementy słupów z programu Revit wyeksportowane do pliku IFC są wyświetlane z właściwościami widocznymi na ilustracji.
