W tym artykule omówiono tworzenie szablonów i zarządzanie nimi na potrzeby eksportowania modeli programu Revit do formatu IFC.
Eksportowanie szablonów odwzorowań
Wybierz szablon odwzorowania, który ma być używany podczas eksportowania do formatu IFC. Użyj domyślnych szablonów lub powiel, edytuj i zapisz szablony niestandardowe. Pliki odwzorowań kategorii IFC (TXT) można importować i eksportować z poziomu okna dialogowego.
(Utwórz nowy szablon) — tworzy nowy szablon odwzorowania kategorii eksportu IFC.
-
(Importuj szablon) — importuje plik odwzorowania kategorii IFC (TXT), który ma być używany podczas eksportowania modelu.
(Powiel szablon) — tworzy kopię wybranego szablonu.
-
(Zapisz zmiany) — zapisuje zmiany wprowadzone w wybranym szablonie. Domyślne szablony odwzorowań są tylko do odczytu.
-
(Eksportuj szablon) — eksportuje wybrany szablon do zewnętrznego pliku TXT.
(Zmień nazwę szablonu) — zmienia nazwę wybranego szablonu.
(Usuń szablon) — usuwa wybrany szablon. Nie można usuwać szablonów domyślnych.

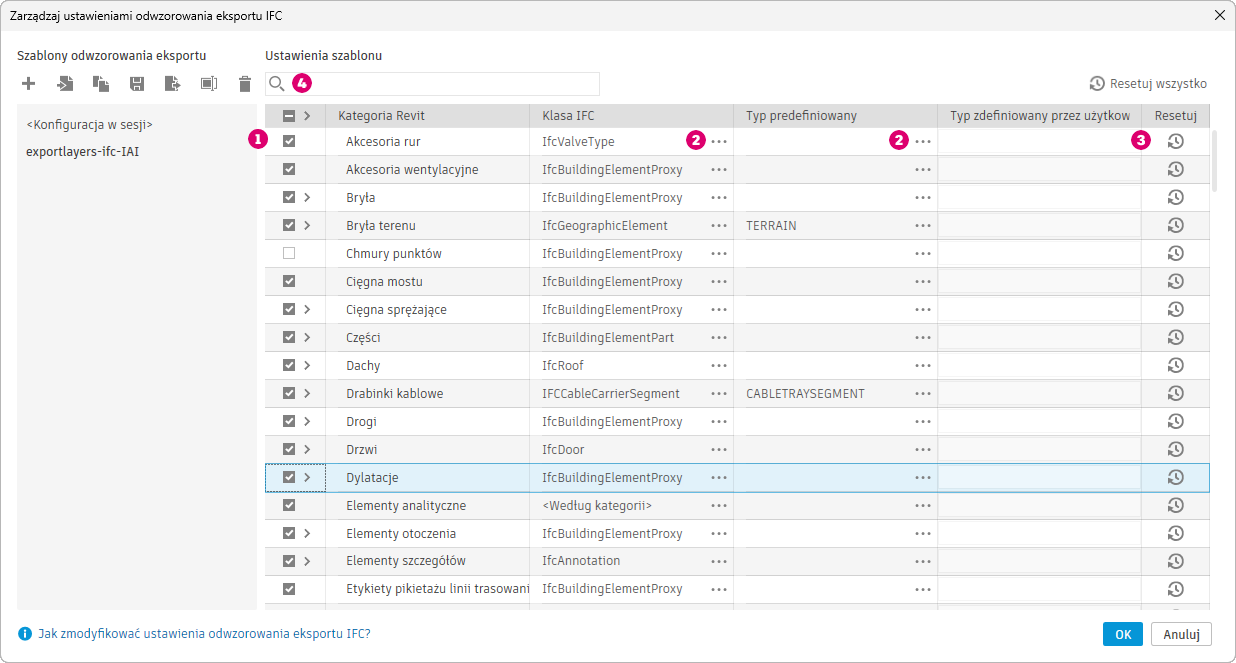

Ustawienia szablonu
Podczas eksportowania pliku IFC należy wprowadzić zmiany w klasie IFC i wstępnie zdefiniowanych typach odwzorowanych na poszczególne kategorie programu Revit.
— wybranie tej opcji powoduje uwzględnienie kategorii w eksporcie do formatu IFC. Aby wykluczyć element z eksportu, usuń jego zaznaczenie. Użyj strzałki, aby rozwinąć lub zwinąć widok podkategorii. Opcja widoczna u góry kolumny pozwala zaznaczyć wszystkie kategorie lub usunąć ich zaznaczenie.
— funkcja uruchamiania okna dialogowego pozwala otworzyć okno Wybór elementu IFC. Wybierz klasę IFC i wstępnie zdefiniowany typ, które mają być używane podczas eksportowania kategorii. Ustawiając opcję Typ predefiniowany na wartość USERDEFINED, można włączyć kolumnę typu zdefiniowanego przez użytkownika.
— opcja resetowania pozwala przywrócić wartości domyślne dla klas IFC i wstępnie zdefiniowanych typów. Używając opcji widocznej u góry kolumny, można przywrócić wszystkie wartości domyślne.
— pasek wyszukiwania pozwala filtrować listę kategorii.
