Opcje publikowania
Po wpisaniu pliku CAD do repozytorium klient Vault publikuje plik wizualizacji. Opcje publikowania umożliwiają określenie sposobu publikowania plików wizualizacji dla poszczególnych aplikacji CAD.
Uwaga: ta funkcja jest dostępna tylko dla użytkowników z uprawnieniami administracyjnymi.
Można określić opcje każdej z poniższych aplikacji CAD:
- 2D Inventor
- 3D Inventor
- Wszystkie aplikacje AutoCAD
Uwaga: To ustawienie dotyczy tylko tych opcji, które są wspólne dla wszystkich aplikacji AutoCAD. Ustawienie, które nie jest wspólne dla wszystkich aplikacji CAD, nie zostanie wyświetlone.
- Tylko AutoCAD
- Tylko AutoCAD Mechanical
- Tylko AutoCAD Electrical
Opcje programu 2D Inventor
W poniższej tabeli opisano opcje publikowania dostępne w przypadku programu 2D Inventor. Niektóre opcje mogą dotyczyć określonej wersji programu Inventor.
Opcja | Opis |
Wszystkie arkusze | Jeśli jest włączona, tworzone są wszystkie arkusze obecne w pliku IDW. Jeśli jest wyłączona, tworzony jest tylko bieżący arkusz. |
Wyświetl w przeglądarce | Po utworzeniu wyświetla plik wizualizacji w przeglądarce. |
Typ DWF | Umożliwia określenie, czy utworzony plik ma format DWF czy DWFx. |
Włącz edycję znaczników | Umożliwia edytowanie znaczników w pliku DWF. |
Włącz znaczniki | Umożliwia dodawanie znaczników do pliku DWF. |
Włącz miarę | Umożliwia pomiar danych w przeglądarce DWF. |
Włącz drukowanie | Umożliwia drukowanie z poziomu przeglądarki DWF. |
Uwzględnij model 3D | Uwzględnia wersję 3D modelu w pliku DWF. |
Uwzględnij puste właściwości | Uwzględnia właściwości bez wartości w pliku DWF. |
Nadpisz kolor arkusza | Jeśli ta opcja jest włączona, powoduje użycie wartości zdefiniowanych w polach czerwonego koloru arkusza, zielonego koloru arkusza i niebieskiego koloru arkusza w celu pokolorowania tła pliku DWF. |
Tryb publikowania | Określa tryb używany do publikowania pliku DWF. |
Kolor arkusza — niebieski | Określa zawartość niebieskiego w tle. Liczby całkowite z zakresu od 0 do 255. |
Kolor arkusza — zielony | Określa zawartość zielonego w tle. Liczby całkowite z zakresu od 0 do 255. |
Kolor arkusza — czerwony | Określa zawartość czerwonego w tle. Liczby całkowite z zakresu od 0 do 255. |
Pokaż wykluczone arkusze | Uwzględnia w pliku DWF arkusze z ustawieniem Bez wydruku. |
| Uwzględnij tabele arkuszy | Uwzględnia tabele arkuszy w pliku DWF. |
Opcje programu 3D Inventor
W poniższej tabeli opisano opcje publikowania dostępne w przypadku programu 3D Inventor. Niektóre opcje mogą dotyczyć określonej wersji programu Inventor.
Opcja | Opis |
Tylko części z zestawienia komponentów | Uwzględnia dane zestawienia komponentów w przypadku wszystkich części w formacie spłaszczonym. |
Struktura zestawienia komponentów | Wymusza zastosowanie formatu strukturalnego do danych zestawienia komponentów z zespołu wszystkich części i podzespołów. |
Właściwości komponentu | Uwzględnia informacje o właściwościach w przypadku poszczególnych komponentów w zespole. |
Wyświetl w przeglądarce | Po utworzeniu wyświetla plik DWF w przeglądarce. |
Typ DWF | Umożliwia określenie, czy utworzony plik ma format DWF czy DWFx. |
Włącz edycję znaczników | Umożliwia edytowanie znaczników w pliku DWF. |
Włącz znaczniki | Umożliwia dodawanie znaczników do pliku DWF. |
Włącz miarę | Umożliwia pomiar danych w przeglądarce DWF. |
Włącz drukowanie | Umożliwia drukowanie z poziomu przeglądarki DWF. |
Jakość powierzchni | Określa rozdzielczość pliku DWF. |
Uwzględnij wszystkich użytkowników | Uwzględnia wszystkie składniki iPart lub iAssembly w pliku DWF. |
Uwzględnij animacje | Uwzględnia animacje zawarte w prezentacji w pliku DWF. |
Uwzględnij puste właściwości | Uwzględnia właściwości bez wartości w pliku DWF. |
Uwzględnij widoki projektu | Uwzględnia wszystkie widoki projektu w pliku DWF. |
Uwzględnij reprezentacje pozycji | Uwzględnia wszystkie reprezentacje pozycyjne w pliku DWF. |
Tryb dużego zespołu | Poprawia wydajność i stabilność podczas pracy z dużymi zespołami. Uwaga: może wystąpić pewne pogorszenie wydajności, gdy tryb ten jest używany z mniejszymi zespołami. Wybierając tryb, który ma być używany, należy wziąć pod uwagę wielkość zespołów, liczbę dużych zespołów oraz typ danych w zespołach. |
Właściwości ciężaru | Oblicza i zapisuje właściwości fizyczne modelu w pliku DWF. |
Tryb publikowania | Określa tryb używany do publikowania pliku DWF. |
Publikuj zrzut ekranu | Wykonuje zrzut ekranu rysunku 3D i publikuje go w postaci płaskiego obrazu w pliku DWF. Obrazu nie można obracać ani dodawać do niego znaczników. Ta właściwość jest używana w połączeniu z właściwością DPI zrzutu ekranu. |
DPI zrzutu ekranu | Gdy włączona jest opcja Publikuj zrzut ekranu, określa DPI wykonywanego zrzutu ekranu w postaci liczby całkowitej. |
Wzór płaski konstrukcji blachowej | Uwzględnia model wzoru płaskiego w pliku DWF. |
Informacje o stylu konstrukcji blachowej | Uwzględnia informacje o stylu konstrukcji blachowej w pliku DWF. |
Przygotowanie konstrukcji spawanej | Uwzględnia informacje o przygotowaniu konstrukcji spawanej 3D w pliku DWF. |
Symbole konstrukcji spawanej | Uwzględnia symbole spoin 3D w pliku DWF. |
Uwaga: domyślnie podczas tworzenia nowego repozytorium właściwości i informacje o zestawieniu komponentów są włączone dla plików 3D programu Inventor.
Wspólne opcje aplikacji AutoCAD
W poniższej tabeli opisano opcje publikowania wspólne dla wszystkich aplikacji AutoCAD.
Opcja | Opis |
Uwzględnij informacje o warstwie | Uwzględnia informacje dotyczące warstw w pliku DWF, tak aby warstwy mogły być widoczne. |
Inicjuj układy | Inicjuje układy w plikach i zapewnia ich zgodność z bieżącymi standardami układów. Właściwość ta jest szczególnie ważna w przypadku wymuszania zgodności ze starszymi plikami CAD lub wtedy, gdy pliki są dodawane do repozytorium przy użyciu programu Autoloader. |
Ścieżka do pliku dziennika | Określ ścieżkę do położenia, w którym chcesz zapisać plik DWF. |
Ze znakiem wydruku | Włącza i umieszcza datownik drukowania w określonym narożniku każdego rysunku i/lub zapisuje go w pliku. |
Użyj ustawień strony z rysunku użytkownika | Ignoruje wszystkie inne ustawienia w oknie dialogowym Opcje publikowania i używa ustawień z publikującej aplikacji. |
Typ wizualizacji | Określa, czy plik utworzony podczas wpisywania jest zapisany w formacie DWF czy DWFx. |
Opcje programu AutoCAD
W poniższej tabeli opisano opcje publikowania dostępne dla elementów pionowych AutoCAD. Niektóre opcje mogą dotyczyć określonej aplikacji AutoCAD (np. AutoCAD Electrical).
Opcja | Opis |
Centruj wydruk | Wyśrodkowuje rysunek na stronie. |
Orientacja rysunku | Ustawia orientację rysunku na pionową lub poziomą. |
Dopasuj do arkusza | Dopasowuje rysunek do papieru, na którym jest drukowany. |
Ukryj obiekty przestrzeni płaskiej | Ukrywa obiekty w rzutni obszaru papieru. |
Uwzględnij układy | Uwzględnia wszystkie układy w pliku wizualizacji. |
Uwzględnij przestrzeń modelową | Uwzględnia przestrzeń modelową w pliku wizualizacji. |
Rozmiar papieru (angielski) | Określa rozmiar papieru w calach. Wprowadź nazwę wewnętrzną (nie nazwę wyświetlaną) rozmiaru papieru zdefiniowanego w pliku konfiguracyjnym wydruku (PC3). Na przykład dla papieru o wymiarach 11 x 17 cala należałoby wprowadzić ANSI_B_ (11.00_x_17.00_Inches). |
Rozmiar papieru (metryczny) | Określa rozmiar papieru w milimetrach. Wprowadź nazwę wewnętrzną (nie nazwę wyświetlaną) rozmiaru papieru zdefiniowanego w pliku konfiguracyjnym wydruku (PC3). Na przykład dla papieru A4 należałoby wprowadzić ISO_A4_ (210.00_X_297.00_MM). |
Drukuj szerokość linii obiektu | Uwzględnia szerokości linii obiektów na rysunku. |
Drukuj obszar papieru jako ostatni | Najpierw drukuje geometrię przestrzeni modelowej, a nie geometrię obszaru papieru. Włączenie tej opcji zmienia położenie karty Model w plikach z kartami Układ i Model. |
Tabela stylów wydruku | Określa ploter lub plik konfiguracyjny plotera (PC3). |
Druk odwrócony | Drukuje rysunek tak, aby był obrócony o 180 stopni. |
Drukuj ze stylami wydruku | Drukuje informacje o stylach podczas tworzenia pliku DWF. |
Jakość | Ustawia jakość wyświetlania pliku DWF. |
Skaluj szerokości linii | Skaluje szerokości linii odpowiednio do skali wydruku. |
Wydruk cieniowany | Określa opcje drukowania cieniowanego. |
Co drukować | Określa obszar drukowania. |

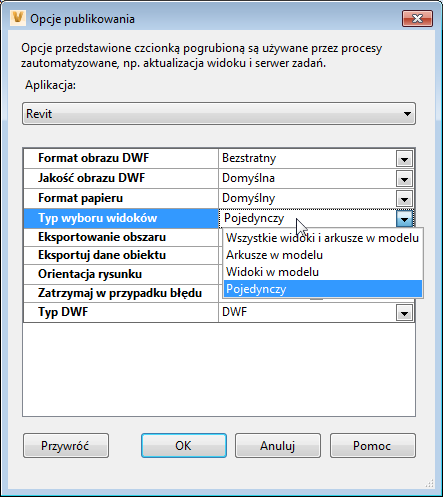

Opcje programu Revit
W poniższej tabeli opisano opcje publikowania dostępne dla programu Revit.
Opcja | Opis |
|---|
Format obrazu DWF | Umożliwia określenie, czy plik ma być w formacie bezstratnym czy stratnym. |
Jakość obrazu DWF | Umożliwia określenie, czy obrazy w pliku DWF są eksportowane jako pliki w formacie PNG (domyślnie) czy w formacie skompresowanym JPG z ustawieniami jakości (Niska, Średnia, Wysoka). |
Format papieru | Umożliwia określenie formatu papieru (ISOxx, ANSIxx, ARCHxx) w przypadku widoków/arkuszy 2D. |
Typ wyboru widoków | Umożliwia określenie, które widoki mają być publikowane. - Pojedynczy — publikowany jest ostatni zapisany widok/widok domyślny.
- Arkusze w modelu — publikowane są wszystkie arkusze.
- Widoki w modelu — publikowane są wszystkie widoki.
- Wszystkie widoki i arkusze w modelu — publikowane są wszystkie arkusze i widoki.
|
Eksportowanie obszaru | Umożliwia wybór opcji eksportowania właściwości obszaru niezależnie od reprezentacji geometrycznej, tak aby można było przeglądać pojedyncze pomieszczenia i ich dane w oprogramowaniu do zarządzania obiektami budowlanymi (takim jak Autodesk FMDesktop) lub oprogramowaniu do obsługi znaczników DWF (np. Autodesk Design Review). |
Eksportuj dane obiektu | Umożliwia wybór opcji eksportowania właściwości wystąpienia i typu obiektów w eksportowanych widokach. Dodatkowe informacje zawarto w temacie Eksportowanie danych obiektu do plików DWF w pomocy programu Revit. |
Orientacja rysunku | Umożliwia określenie, czy rysunki są poziome czy pionowe. |
Zatrzymaj w przypadku błędu | Umożliwia określenie, czy procesor zadań jest zatrzymywany po wystąpieniu błędu. |
Typ DWF | Umożliwia określenie, czy utworzony plik ma format DWF czy DWFx. |
Zarządzanie opcjami publikowania
Uwaga: należy być administratorem, aby skonfigurować opcje publikowania.
- Kliknij kolejno Narzędzia > Administracja > Ustawienia programu Vault.
- W oknie dialogowym Ustawienia programu Vault kliknij kartę Wizualizacja.
- Kliknij polecenie Opcje.
- W oknie dialogowym Opcje publikowania wybierz z listy aplikację, dla której chcesz dostosować ustawienia wizualizacji.
- Zaznacz pole wyboru obok każdej opcji publikacji, którą chcesz włączyć. Ewentualnie jeśli opcja ma wstępnie zdefiniowane wartości, należy wybrać jedną z listy w kolumnie Niestandardowe.
- Kliknij przycisk OK, aby zapisać wprowadzone zmiany i zamknąć okno dialogowe opcji publikowania.
Uwaga: kliknij przycisk Przywróć, aby przywrócić wszystkie zmiany w bieżącej sesji do wartości domyślnych.
