Para consultar níveis de luz, analisar os dados e produzir relatórios, use a caixa de diálogo Análise de iluminação. Esta caixa de diálogo fornece dados de renderização de reflexão, transmissão e luminosidade do material.
Por exemplo, um engenheiro de iluminação pode precisar saber se as luminárias em uma cena fornecem um nível de iluminação uniforme nas paredes de um prédio. O engenheiro usa a caixa de diálogo Análise de iluminação após colocar as luzes no teto e processar a radiosidade. O engenheiro inspeciona os níveis de luz e reflexão do material na cena e, em seguida, ajusta o brilho das luzes, altera as unidades, ou reduz a reflexão do material.
Para usar as ferramentas de Análise de iluminação, tem de ser calculada e exibida na cena uma solução de radiosidade. Para obter um melhor feedback, use-a junto com o Controle de exposição de pseudocores. Esta ferramenta mapeia luminosidades ou iluminações para pseudocores que mostram o brilho dos valores que o 3ds Max converte.

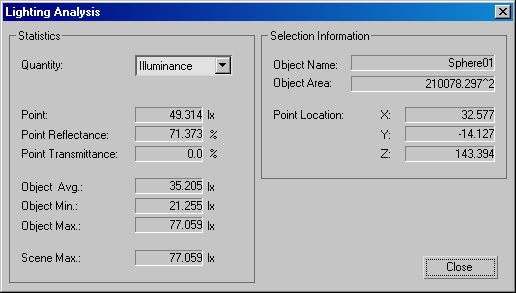

Interface
Grupo Estatísticas
Exibe as estatísticas de iluminação da solução de radiosidade para o objeto selecionado.
- Quantidade
- Selecione o valor fotométrico desejado:
- Luminosidade A quantidade de energia saindo de uma superfície.
- Iluminação A quantidade de energia chegando em uma superfície.
- Ponto
- A luminosidade ou iluminação no ponto do objeto onde você clicou.
- Reflexão do ponto
- A reflexão do material de superfície no ponto do objeto onde você clicou.
- Transmissão de pontos
- A transmissão do material de superfície no ponto do objeto onde você clicou.
- Média do objeto
- A quantidade de intensidade da luz para o objeto como um todo.
- Mín do objeto
- O valor mínimo de luminosidade ou iluminação do objeto.
- Máx do objeto
- O valor máximo de luminosidade ou iluminação do objeto.
- Máx da cena
- O valor mais alto de luminosidade ou iluminação da cena.
Grupo Informações da seleção
- Nome do objeto
- O nome do objeto selecionado.
- Área do objeto
- O tamanho de área do objeto selecionado.
- Localização do ponto
- As coordenadas X, Y e Z do ponto em um objeto em que você clicou.
