Exportação de arquivos SVG (Scalable Vector Graphics)

O formato SVG com base em vetor possibilita a troca de dados gráficos entre vários aplicativos. Os objetos Spline editável ou de polígono editável com dados de cor RGB associados como cores de objeto ou materiais são compatíveis com esse formato. É possível exportar os arquivos do 3ds Max para esse formato.

Para exportar a geometria da cena para um arquivo SVG:

  1. No menu Arquivo, selecione Exportar. Ou, para exportar apenas a seleção atual, selecione Exportar selecionado.

    Abre-se a caixa de diálogo Selecionar arquivo para exportar.

  2. Insira o nome do arquivo, opcionalmente com a extensão de nome de arquivo .svg. Se você não inserir a extensão, abra a lista suspensa Salvar como tipo e selecione Scalable Vector Graphics (*SVG).
  3. Clique em Salvar.

    Abre-se a caixa de diálogo Exportador.

  4. Defina os parâmetros manualmente ou escolha o nome do programa alvo a partir da lista suspensa Predefinir. Para obter detalhes, consulte a seção que aborda a interface da caixa de diálogo, abaixo.
  5. Clique em Exportar.

    Durante a exportação, abre-se uma caixa de diálogo que mostra o progresso e os nomes dos objetos exportados. Ao concluir a exportação, clique em CONCLUÍDO para voltar ao 3ds Max.

Caixa de diálogo Opções de exportação SVG

Consulte as opções abaixo para exportar arquivos SVG (Scalable Vetor Graphics).

Grupo Opções de forma

Ordem de camada da posição Z
Se selecionado, a localização Z relativa da forma para outras formas exportadas é utilizada para definir a ordem da camada SVG.
Dica: Isso pode ser útil para definir a ordem na qual as formas serão desenhadas quando o arquivo SVG estiver sendo usado em um aplicativo 2D.

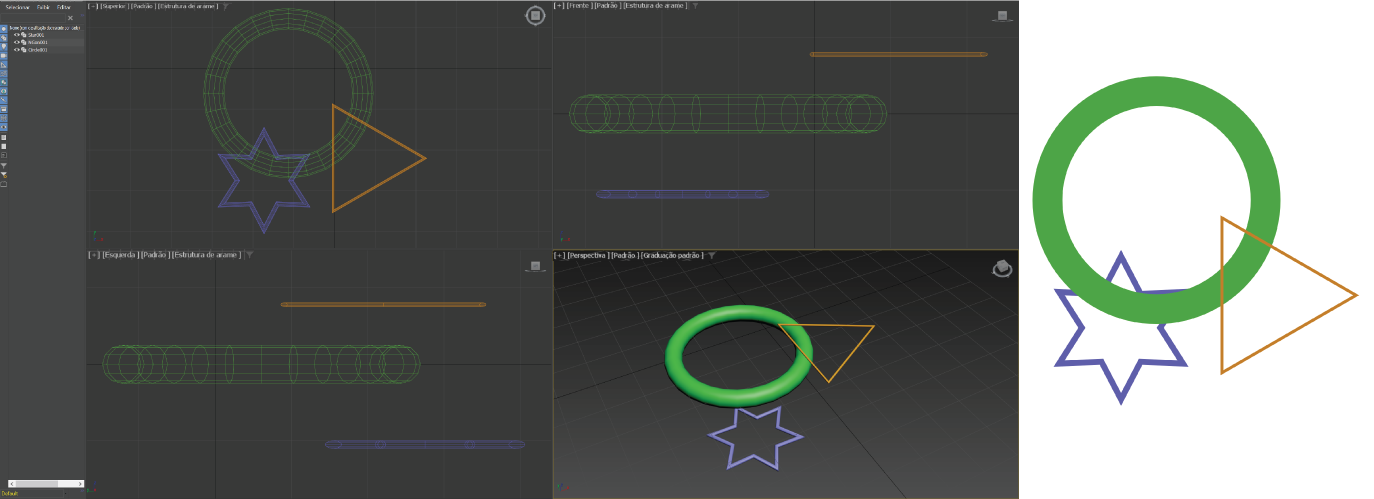

Exportar renderizável como bloqueado
Se selecionado, o valor de espessura de spline renderizável é definido como a largura do traço SVG. A cor do traço será definida como a cor do fio da forma.
Exportar pontos de giro
Se selecionado, o ponto de giro da forma é definido como a origem da transformação SVG. Se esta configuração não estiver ativada, o ponto de giro do arquivo SVG será posicionado no canto superior esquerdo do arquivo.
Importante: Você deverá percorrer totalmente o arquivo para verificar a origem da transformação e fazer as alterações necessárias. Frequentemente, o padrão pode ser definido como centralizado.

Menu suspenso Opções de cor

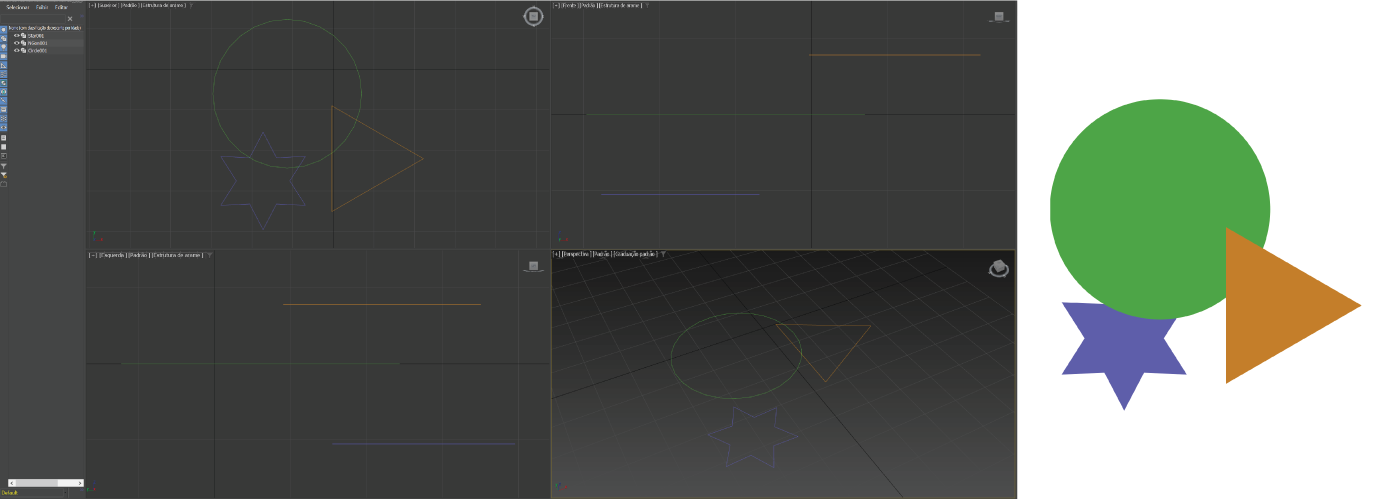

Cor de preenchimento da cor do fio
Se selecionado, as formas serão representadas no arquivo SVG como preenchidas e a cor do fio será usada como a cor do preenchimento.
Sem preenchimento
Se selecionado, as formas não serão preenchidas no arquivo SVG e somente os dados de vetor serão exportados.
