Importação de arquivos SolidWorks

Tanto arquivos SLDPRT como SLDASM podem ser importados para o 3ds Max.

• menu Arquivo > Importar > caixa de diálogo Selecionar arquivo a importar > lista suspensa Arquivos do tipo > Escolha SolidWorks (*.SLDPRT, *.SLDASM).
• Teclado: Alt+F > I > I > Selecione Solidworks (.sldprt/.sldasm) no campo Arquivos do tipo > Acesse seu arquivo > Clique em Abrir.

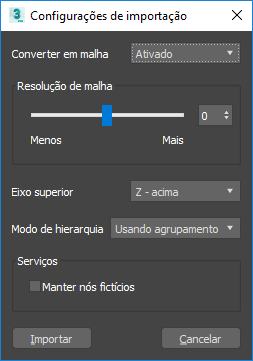

Interface

Converter em malha

Com esta opção ativada, a geometria importada é convertida em objetos de Malha editável do 3ds Max. Quando ela está desativada, a geometria importada é convertida no formato Objetos de corpo. Padrão=ativado.

Resolução de malha

Define a resolução de objetos, quando importados como objetos de Malha editável. Valores maiores resultam em objetos mais detalhados, que podem exigir mais tempo e armazenamento. Valores menores resultam em objetos menos detalhados. Intervalo = -10 a 10. Padrão=0.

Eixo superior

Diferentes aplicativos utilizam diferentes eixos para o eixo superior. Selecione o eixo apropriado ao arquivo que está sendo importado. Padrão = Z - acima.

Modo de hierarquia

Agrupa objetos importados. Para preservar agrupamentos, você pode usar grupos ou camadas do 3ds Max. Os grupos ou as camadas são aninhados de acordo com a organização da cena original. Padrão = Usando agrupamento.

• Usando agrupamento: Os objetos são colocados em grupos do 3ds Max de acordo com o grupo ao qual pertencem no arquivo importado.
• Usando camada: Os objetos são colocados no 3ds Max de acordo com a camada em que residem no arquivo importado.
• Plano: Os objetos não são agrupados e são todos importados como objetos do 3ds Max independentes.

Grupo Serviços

Manter nós fictícios

Converte objetos fictícios no arquivo importado em objetos Fictícios do 3ds Max. Padrão = desativado.
