O material Multiobjeto/subobjeto permite atribuir diferentes materiais no nível de subobjeto da sua geometria. Você cria e atribui um material múltiplo a um objeto e, em seguida, usa o modificador de Seleção de malha para selecionar faces e escolher quais submateriais no material múltiplo são atribuídos às faces selecionadas.

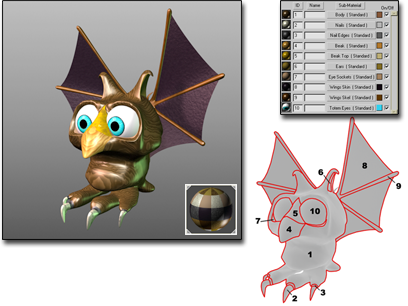

Figura mapeada com o uso de um material Multiobjeto/subobjeto
Se o objeto for uma malha editável ou um polígono editável, é possível arrastar e soltar materiais em diferentes seleções de faces, construindo um material Multiobjeto/subobjeto durante o processo. Consulte Atribuição de arrastar e soltar material de subobjeto.
Também é possível criar um novo material Multiobjeto/subobjeto arrastando-se para faces selecionadas com o modificador Editar malha.
As IDs de submaterial não dependem da ordem da lista e você pode inserir novos valores de ID.
O Editor de material Tornar único permite transformar um submaterial instanciado em cópia única.
No nível de material Multiobjeto/subobjeto, o objeto de amostra da ranhura de exemplo mostra retalhos de submateriais. Quando você edita um submaterial, a apresentação da ranhura de exemplo depende da configuração da alternância Exibição simples/múltipla abaixo do nível superior na caixa de diálogo Opções do Editor de material.
Uso de materiais Multiobjeto/subobjeto
Aqui estão algumas dicas para uso da edição de malha e gerenciamento de submateriais.
- Ao trabalhar nos níveis de subobjeto de Malhas editáveis, Políginos, Patches e Splines, ou com objetos que têm modificadores Editar malha, Spline ou Patch aplicados, é possível pesquisar usando nomes de submateriais, se o objeto tiver um material múltiplo/subobjeto aplicado a ele.
- Submateriais não atribuídos a um objeto, ou à superfície de um objeto, podem ser "limpos" do material Múltiplo/Subobjeto com o utilitário Limpar vários materiais.
- Mapas duplicados, atribuídos a materiais, podem ser alterados para instâncias utilizando-se o utilitário Mapas duplicados de instância.
Procedimentos
Para criar um material Múltiplo/Subobjeto, execute um dos procedimentos a seguir:
- No Editor de material slate
painel Navegador Materiais grupo Padrão, arraste um material Multiobjeto/subobjeto para a Vista ativa.
- No Editor de material compacto, ative uma ranhura de exemplo, clique no botão Tipo e, no Navegador de Materiais/mapas, escolha Multiobjeto/subobjeto e clique em OK.
O 3ds Max abre uma caixa de diálogo Substituir mapa. Essa caixa de diálogo perguntará se você deseja descartar o material original da ranhura de exemplo ou mantê-lo como submaterial.
Os controles de um material Múltiplo/Subobjeto são essencialmente uma lista dos submateriais que ele contém.
Para atribuir um submaterial, execute um dos procedimentos a seguir:
- Na implementação Parâmetros básicos de material Múltiplo/Subobjeto, clique em um botão de submaterial.
Os parâmetros para do submaterial aparecem. Por padrão, um submaterial é um material padrão com sombreamento Blinn.
- No Editor de materiais Slate, os submateriais padrão aparecem como nós na vista ativa. Você poder clicar duas vezes nestes nós para visualizar e ajustar os parâmetros do material ou pode substituir os nós do material Padrão por nós de tipo diferente.
Para fazer com que um dos submateriais fique com uma cor sólida:
- Na implementação de Parâmetros básicos de material Multiobjeto/subobjeto, clique na amostra de cor ao lado do botão de submaterial.
No Seletor de cores, selecione uma cor.
As amostras de cor de submateriais são atalhos. Elas atribuem a cor que você escolhe ao componente Difuso do submaterial.
Para atribuir um dos submateriais a uma seleção de subobjetos:
- Selecione o objeto e atribua a ele um material Multiobjeto/subobjeto.
- No
painel Modificar, aplique Seleção de malha ao objeto.
- Clique em Subobjeto e selecione Face como a categoria do subobjeto.
- Selecione as faces que você deseja atribuir ao submaterial.
- Aplique um Modificador de material e defina o valor de ID do material como o número do submaterial a ser atribuído.
A viewport é atualizada e mostra o submaterial atribuído às faces selecionadas.
Os valores de ID do material Múltiplo/Subobjeto e os números de ID de material na implementação Selecionar face correspondem. Se você definir o ID como um número que não corresponde a um material contido no material Múltiplo/Subobjeto, as faces são renderizadas em preto.
Para adicionar um novo submaterial:
- Clique em Adicionar.
Um novo submaterial é adicionado ao final da lista. Por padrão, o número de ID do novo submaterial é maior que o mais alto ID de material que já está em uso.
Para remover um submaterial:
- Selecione o submaterial clicando em seu pequena esfera de amostra na implementação Parâmetros básicos de material Múltiplo/Subobjeto.
A pequena esfera de amostra é circundada por uma borda preta e branca para mostrar que o submaterial está selecionado.
Se a lista de submateriais for maior do que aquilo que a implementação consegue conter, você pode usar a barra de rolagem à direita para exibir outras partes da lista.
- Clique em Excluir.
O submaterial é removido.
Excluir um submaterial é uma operação que não pode ser desfeita.

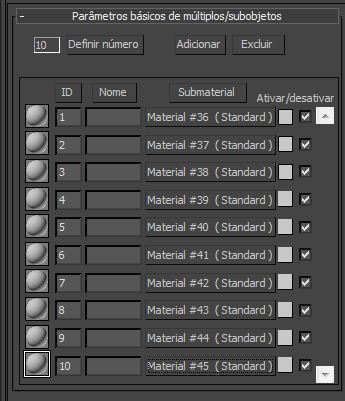

Interface
- Número
- Este campo exibe o número de submateriais contidos no material Múltiplo/Subobjeto.
- Definir número
- Define o número de submateriais que compõem o material. No nível de material Multiobjeto/subobjeto, o objeto de amostra da ranhura de exemplo mostra retalhos de submateriais. (Quando você edita um submaterial, a apresentação da ranhura de exemplo depende da configuração da alternância Exibição simples/múltipla abaixo do nível superior na caixa de diálogo Opções do Editor de material.)
A redução do número de submateriais os remove do final da lista. Você pode desfazer a opção Definir número se a tiver usado para excluir materiais.
- Adicionar
- Clique para adicionar um novo submaterial à lista. Por padrão, o número de ID do novo submaterial é maior que o mais alto ID de material que já está em uso.
- Excluir
- Clique para excluir o submaterial atualmente selecionado da lista. É possível desfazer a exclusão de um submaterial.
[ordenar controles da lista]
Estes botões aparecem acima de três das colunas da lista de submateriais.
- ID
- Clique para ordenar a lista para que ela comece com o submaterial que tem o menor ID de material e termine com o submaterial que tem o ID de material mais elevado.
- Nome
- Clique para ordenar a lista pelos nomes que você inseriu na coluna Nome.
- Submaterial
- Clique para ordenar a lista pelos nomes dos submateriais que aparecem nos botões de Submaterial.
[lista de submateriais]
Cada submaterial tem uma única entrada na lista. A implementação exibe até 10 submateriais ao mesmo tempo. Se o material Múltiplo/Subobjeto contiver mais de 10 submateriais, pode navegar na lista usando a barra de rolagem à direita.
Cada submaterial da lista tem os seguintes controles:
- Pequena esfera de amostra
- A pequena esfera de amostra é uma "pequena visualização" do submaterial. Clique nela para selecionar este submaterial. Você deve selecionar um submaterial antes de excluí-lo.
- ID
- Exibe o número de ID atribuído a este submaterial. Você pode editar este campo para alterar o número de ID. Se você atribuir dois submateriais ao mesmo ID, surge uma mensagem de aviso na parte superior da implementação.
Quando é aplicado um material Múltiplo/Subobjeto a um objeto, as faces do objeto com o mesmo número de ID de material são renderizadas com este submaterial.
Clique em Ordenar por ID para ordenar a lista de submateriais por este valor, do menor para o maior.
Nota: Por vezes, o botão Submaterial mostra um número de material. Este não é o ID de submaterial. - Nome
- Permite inserir um nome personalizado para o material. Um nome de submaterial aparece no campo Nome quando você está no nível do submaterial. Ele também aparece no Browser e no Navegador.
- Botão de SubMaterial
- Clique no botão de submaterial para criar ou editar um dos submateriais. Cada submaterial é um material completo por si só, com tantos mapas e níveis quanto desejados.
Por padrão, cada submaterial é um material Padrão com sombreamento Blinn.
- Amostra de cor
- Clique na amostra de cor à direita do botão de Submaterial para exibir o Seletor de cores e selecione uma cor difusa para o submaterial.
- Alternância entre Ativar/desativar
- Ativa ou desativa o submaterial. Quando um submaterial está desativado, ele aparece em preto na ranhura de amostra e nos objetos da cena. Padrão=ativado.
