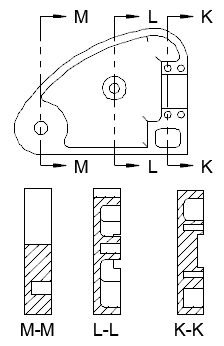

Para criar uma vista em seção transversal

Uma vista em seção transversal de documentação do modelo é gerada ao fatiar o comprimento do objeto que está sendo cortado.

1. Clique na guia Layout para alternar para o espaço do papel.
   Nota: A guia de faixa de opções Layout é automaticamente exibida quando um layout está ativo.
2. Clique na guia Layoutpainel Criar vistamenu suspenso CorteCompleto.
3. Clique na vista que deseja usar como vista principal. A seta de direção iniciar é exibida no cursor.
4. Clique na área do desenho para indicar o ponto inicial da linha de corte/seção. A seta de direção final é exibida no cursor.
5. Clique na área do desenho para indicar o ponto final da linha de corte/seção. Uma visualização prévia da vista de corte é exibida no cursor.
6. Mova a visualização prévia para a localização desejada e clique para inserir a vista.
   Dica: A visualização prévia é restringida para se mover perpendicularmente à linha de corte. Para reduzir a restrição, pressione SHIFT. Para restaurar a restrição, pressione SHIFT novamente.
7. Clique na guia Criação de vista de cortepainel Métodomenu suspenso Profundidade Fatiar. Pesquisa
   Nota: Se você deseja incluir geometria para além do plano de corte, selecione Distância e especifique a profundidade na qual deseja incluir detalhes.
8. Clique na guia Criação de vista de cortepainel CriarOK.
