Cada luz no desenho tem propriedades de iluminação gerais e específicas que podem ser alteradas após a luz ter sido colocada.
Quando uma luz é selecionada, suas propriedades podem ser alteradas na paleta Propriedades.
As propriedades da luz são agrupadas nas seguintes categorias:
- Geral. Propriedades comuns a todos os tipos de luz.
- Propriedades fotométricas. Propriedades fotométricas relacionadas que ficam disponíveis quando a variável de sistema LIGHTINGUNITS é definida para 1 ou 2.
- Geometria. Propriedades que definem a posição, o destino ou a direção da luz.
- Atenuação. Propriedades que controlam o modo como a luz é diminuída com a distância.
Propriedades gerais
As seguintes propriedades são comuns a todas as luzes.
- Nome. Especifica o nome atribuído à luz.
- Tipo. Especifica o tipo de luz: luz puntiforme, luz de spot, luz distante ou de rede.
- Status ativado/desativado. Controla se a luz está ativada.
- Fator de intensidade. Define um multiplicador que controla o brilho.
A intensidade não relacionada com a atenuação.
- Cor do filtro. Define a cor da luz emitida.
- Plotar glifo. Controla se os glifos de luz são plotáveis.
Propriedades de luz de spot: iluminação e enfraquecimento
Quando a luz de um spot recai sobre uma superfície, a área de iluminação máxima é cercada por uma área de menor intensidade.
- Ângulo do cone de iluminação. Define a parte mais brilhante de um feixe de luz. Também conhecido como o ângulo do feixe.
- Ângulo do cone de enfraquecimento. Define o cone completo da luz. Também conhecido como ângulo do campo.
- Área de decaimento rápido. Consiste da região entre os ângulos de iluminação e enfraquecimento.

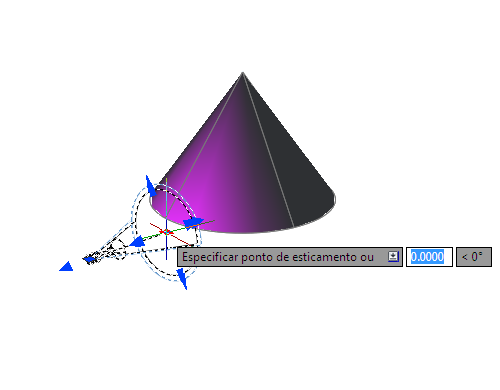

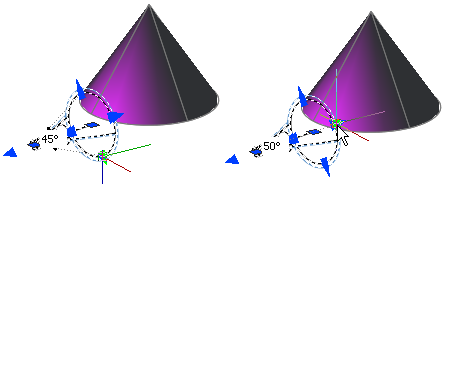

Quanto maior a diferença entre os ângulos de iluminação e enfraquecimento, mais suave será a aresta do feixe de luz. Se os ângulos de iluminação e enfraquecimento forem quase iguais, a aresta do feixe de luz será intensa. Ambos os valores podem variar de 0 a 160 graus. Também é possível ajustar estes valores diretamente com as alças Iluminação e Enfraquecimento.
Propriedades fotométricas
A iluminação fotométrica oferece propriedades adicionais para definir a iluminação que representa as origens de luz do mundo real. As seguintes propriedades estão na categoria Propriedades fotométricas:
- Intensidade da lâmpada. Especifica o brilho inerente da luz. Especifica a intensidade, fluxo ou luminosidade da lâmpada.
- Intensidade resultante. Reporta o brilho final da luz. (Produto da intensidade da lâmpada e do fator de intensidade. Somente leitura).
- Cor da lâmpada. Especifica a cor inerente da luz na temperatura Kelvin ou padrão.
- Cor resultante.Reporta a cor final da luz. Isto é determinado por uma combinação da cor da lâmpada e da cor do filtro. (Produto da cor da lâmpada e da cor do filtro. Somente leitura).
Se o tipo de luz selecionado for uma luz de rede, as propriedades adicionais serão oferecidas nas subcategorias Deslocamento de rede e Rede fotométrica.
- Arquivo de teia. Especifica o arquivo de dados IES descrevendo a distribuição de intensidade da luz.
- Visualização prévia da teia. Exibe uma fatia 2D através dos dados goniométricos.
- Rotação de X. Especifica um deslocamento rotacional da teia em torno do eixo X ótico.
- Rotação de Y. Especifica um deslocamento rotacional da teia em torno do eixo Y ótico.
- Rotação de Z. Especifica um deslocamento rotacional da teia em torno do eixo Z ótico.
Propriedades de atenuação (luz puntiforme e luz de spot)
A atenuação controla como a luz diminui em função da distância. Quanto mais distante estiver um objeto de uma luz, mais escuro ele aparecerá. É possível especificar nenhuma atenuação, linear inversa ou quadrada inversa. Todas as luzes fotométricas usam atenuação quadrada invertida e não suportam o uso de limites de luz; as configurações na categoria de atenuação são desativadas quando a variável de sistema LIGHTINGUNITS é definida como 1 ou 2.
Os seguintes tipos de atenuação estão disponíveis para luzes padrão:
- None. A atenuação está desativada. Objetos distantes da luz puntiforme têm o mesmo brilho dos objetos próximos à luz.
- Linear inverso.Define a atenuação como o inverso da distância linear a partir da luz. Por exemplo, a uma distância de 2 unidades, a luz terá a metade da intensidade da luz puntiforme; a uma distância de 4 unidades, a luz terá um quarto da intensidade. O valor-padrão para a atenuação linear inversa é metade da intensidade máxima.
- Quadrado invertido.Define a atenuação como o inverso do quadrado da distância a partir da luz. Por exemplo, a uma distância de 2 unidades, a luz terá um quarto da intensidade da luz puntiforme; a uma distância de 4 unidades, a luz terá um sexto da intensidade.
Outra forma de controlar a atenuação para luzes padrão é usar limites. Limita o trabalho como planos de corte onde a luz é emitida primeiro e onde ela pára. O uso de limites pode aumentar o desempenho ao remover a necessidade do programa de calcular os níveis de luzes onde a luz já está praticamente invisível.
Propriedades de geometria
As propriedades Geometria de uma luz definem a posição e a direção na qual a luz é emitida. Se a luz é uma luz puntiforme alvo, luz de spot ou luz de rede, propriedades adicionais de ponto-alvo estão disponíveis. A propriedade Destino de uma luz também pode ser ativada ou desativada. As luzes distantes são definidas usando um vetor de, para e de origem.
