LINCHMULT (comando)

Cria um objeto de linha de chamada múltipla.

Pesquisa

Um objeto de linha de chamada múltipla normalmente consiste em uma ponta de seta, um patamar horizontal, uma linha ou curva de chamada, assim como em um objeto de texto multilinha ou um bloco.

As linhas de chamada múltipla podem ser criadas da seguinte forma: ponta de seta primeiro, patamar de linha de chamada primeiro ou conteúdo primeiro. Se um estilo de linha de chamada múltipla tiver sido usado, a linha de chamada múltipla poderá ser criada a partir do estilo especificado.

Os prompts a seguir são exibidos.

Selecionar textoM

Especifica um objeto de texto de múltiplas linhas existente para usar para o objeto de linha de chamada múltipla.

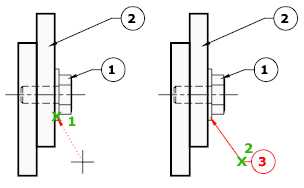

Localização da ponta da seta da linha de chamada/primeira

Especifica uma localização para a ponta de seta do objeto de linha de chamada múltipla.

Localização do segmento de conexão da linha de chamada/primeira

Especifica uma localização para a linha de patamar do objeto de múltipla chamada de detalhe.

Conteúdo principal

Especifica o local para o texto ou bloco associado ao objeto de linha de chamada múltipla.

Seleção de ponto

Define a colocação da caixa de texto para a legenda de texto associada com o objeto de linha de chamada múltipla. Quando você terminar de inserir seu texto, pressione ESC ou clique fora da caixa de texto.

Opções

Especifica as opções para colocar o objeto de linha de chamada múltipla.

Tipo da linha da chamada

Especifica como a linha de chamada é controlada.

• Reto. Cria uma linha reta de chamada múltipla.
• Spline. Cria uma linha de chamada múltipla spline.
• Nenhum. Cria uma linha de chamada múltipla com nenhuma linha de chamada.

Segmento de conexão da linha de chamada

Especifica se deseja adicionar uma linha de segmento de conexão horizontal Se você especificar Sim, será solicitado que defina o comprimento da linha do segmento de conexão.

Tipo do conteúdo

Especifica o tipo de conteúdo a ser utilizado para a linha de chamada múltipla.

• Bloco. Especifica um bloco dentro do desenho para ser associado com a nova múltipla chamada de detalhe.
• TextoM. Especifica que o texto multilinha está incluído com a múltipla chamada de detalhe.
• Nenhum. Especifica que nenhum conteúdo é exibido no final da linha de chamada.

Máximo de pontos

Especifica o número máximo de pontos ou segmentos para nova linha de chamada.

Primeiro ângulo

Restringe o ângulo do primeiro ponto para a nova linha de chamada.

Segundo ângulo

Restringe o segundo ângulo na nova linha de chamada.

Camada

Atribui novas linhas de chamada múltipla à camada especificada, substituindo a camada atual. Insira Usar atual ou “ . ” para usar a camada atual. MLEADERLAYER (variável de sistema)

Sair das opções

Sai da ramificação de opções do comando LINCHMULT.
