ALIGNSPACE (Express Tool)

Ajusta o fator de zoom e pan de uma vista em uma viewport de layout com base em pontos de alinhamento especificados no espaço de modelo e no espaço de papel.

Pesquisa

É possível utilizar esta ferramenta para efetuar o pan na vista de uma viewport de layout, para que você possa posicionar corretamente, com base em um ponto no espaço de modelo e um ponto no espaço de papel. Também é possível utilizar a ferramenta para efetuar o pan ou o zoom em uma vista com base em dois pontos no espaço de modelo e dois pontos no espaço de papel. Para selecionar um único ponto no espaço de modelo, pressione Enter no segundo prompt do espaço de modelo e, em seguida, você pode alinhar com um ponto do espaço de papel. Esta opção é útil para ajustar a posição da vista do espaço de modelo, sem alterar o fator de zoom da viewport de layout.

Nota: Os pontos especificados no espaço de modelo são alinhados com os pontos especificados no espaço de papel. Além disso, o fator de zoom e a rotação do UCS são ajustados para acomodar os pontos especificados.

Exemplo

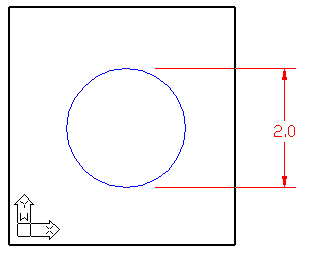

Por exemplo, para alinhar um círculo no espaço de modelo, com uma cota no espaço de papel, siga estas etapas:

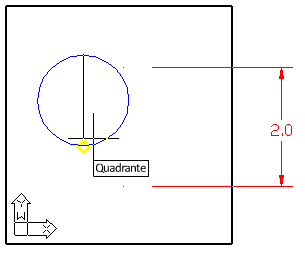

Especifique dois pontos no espaço de modelo:

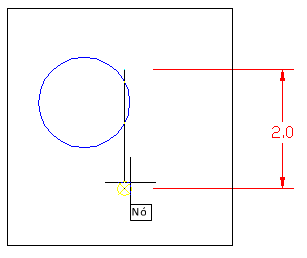

Especifique dois pontos no espaço de papel:

O círculo é alinhado com a cota no espaço de papel:

Arquivo

aspace.lsp
