Estica os objetos com várias janelas e polígonos de intersecção.
Pesquisa
MSTRETCH é semelhante ao comando ESTICAR, mas um recurso adicional que permite que você especifique mais de uma janela ou um polígono de interseção para identificar as partes do objeto que deseja esticar.
Dica: Você pode desativar o modo orto (F8), especificar um valor e, em seguida, arrastar e selecionar usando a entrada direta no segundo prompt de ponto base.
Opções
| C | Cria uma janela de interseção. |
| CP | Cria um polígono de interseção. |
| Undo | Desfaz a operação de estiramento anterior. |
| Remove objects | Remove objetos do conjunto de seleção. |
Exemplo
Na ilustração a seguir, há três retângulos que precisam ser esticados na mesma direção e na mesma distância:

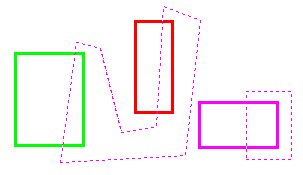

A função MSTRETCH oferece a capacidade de especificar mais de uma seleção. Neste caso, um polígono de interseção e uma seleção por intersecção definem a área a ser esticada:

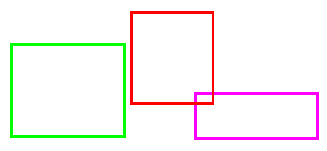

Especifica-se um ponto base e, em seguida, um segundo ponto ou uma distância. O resultado é aplicado a todos os três retângulos:
Arquivo
mstretch.lsp
