A seção anterior demonstra como o Autodesk Civil 3D modela geometrias complexas. Esses conceitos inferir e ilustram várias práticas recomendadas de preparação de um nivelamento de perímetro. Por exemplo, você pode usar as ferramentas de edição de linha de recurso no Autodesk Civil 3D para limpar e simplificar as linhas de recurso.
Você pode usar as seguintes práticas recomendadas:
- Utilize o Editor de elevação para verificar as elevações ao longo das linhas de recurso. Procure localizações onde uma elevação pode cair para zero (0) não intencionalmente, como um ponto de divisão.
- Utilize o comando Erradicar (WeedFeatures) para remover pontos desnecessários e simplificar a geometria de nivelamento, sempre que possível. Essa operação pode aprimorar significativamente os resultados onde dois ou mais nivelamentos fazem intersecção.
- Utilize o comando Ajustar curva (FitCurveFeature) para substituir segmentos com suavização de serrilhado por um arco. Essa operação cria uma face do nivelamento levemente curva, em vez de muitos pequenos segmentos retos. Segmentos com suavização de serrilhado são comuns com as linhas criadas a partir de polilinhas 3D que não são compatíveis com arco, como as criadas com os comandos de nivelamento do Land Desktop.
Removendo pontos desnecessários

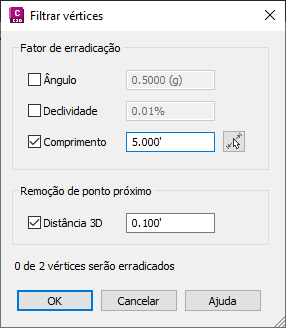

A Figura 16 mostra a caixa de diálogo para configurar a operação de erradicação. Você pode especificar os fatores de erradicação para aplicar, ajustar os valores numéricos e visualizar os resultados antes de confirmar. Clique no botão Ajuda nessa caixa de diálogo para ver o tópico da Ajuda para erradicação e aprenda como usar esses controles para obter os melhores resultados.
Figura 16: Controles de erradicação
Substituir segmentos com suavização de serrilhado

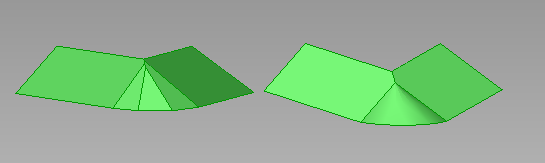

O nivelamento na Figura 17 à esquerda é feito até o interior de uma curva com suavização de serrilhado por segmentos de linha. O nivelamento à direita é feito a partir de um arco verdadeiro. O forma editada do arco verdadeiro é um nivelamento mais realista.
Figura 17: Nivelamento de uma curva segmentada versus um arco verdadeiro
Você pode usar o comando Suave para converter uma linha de recurso com suavização de serrilhado em arco verdadeiro, que é semelhante à curva de ajuste da polilinha.
