O ponto principal que define a geometria das linhas do recurso é chamado de ponto de intersecção (PI). Ele é representado por um símbolo de triângulo no Editor de elevação ou quando um comando de edição de linha do recurso for utilizado. O PI aparece como uma alça quadrada padrão durante a edição de alça de uma linha do recurso.
Você pode inserir pontos de elevação ao longo de uma linha do recurso para definir quebras de nível. Os pontos de elevação não quebram a geometria horizontal da linha do recurso. Eles são representados pelo símbolo circular para os comandos de linha do recurso e edição de alça. Durante a edição com alça, é possível arrastar um ponto de elevação para uma posição diferente ao longo da linha do recurso.
Quando duas linhas do recurso cruzarem em uma localização onde nenhuma delas tiver um ponto PI, um ponto de divisão será criado. Ele é exibido no editor com um triângulo branco, em vez de um triângulo de PI verde.

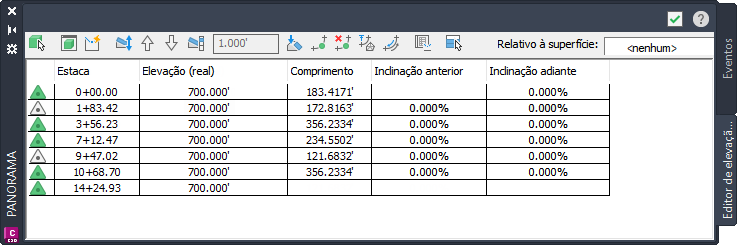

Figura 1: Editor de elevação, mostrando dois pontos de divisão
Na imagem 1, o Editor de elevação mostra as elevações para as linhas do recurso quadradas, incluindo dois pontos de divisão onde estas linhas cruzam outras linhas de recurso. No Editor de elevação, o símbolo do ponto na primeira coluna inclui um sinal de mais (+) em qualquer ponto que faça uma intersecção com outra linha do recurso.
