Legendas de linhas de recurso usam uma linha geral com vários propósitos e estilos de legenda de curva. Os modelos de desenho NCS do Autodesk Civil 3D contêm vários estilos úteis, incluindo Somente declividade e Somente inclinação.
Definindo setas de baixada
O estilo de legenda padrão Declividade somente, exibe a declividade usando uma seta de direção que aponta na direção à diante da linha de recurso.
Figura 5: Exibição padrão de uma legenda de Declividade somente em uma linha de recurso
Utilize uma expressão para configurar as setas de direção neste estilo de legenda para apontas na direção de declividade da baixada, que deve ser mais útil. Para fazer isso, edite o componente Seta do estilo de Declividade somente, como exibido na imagem 6.

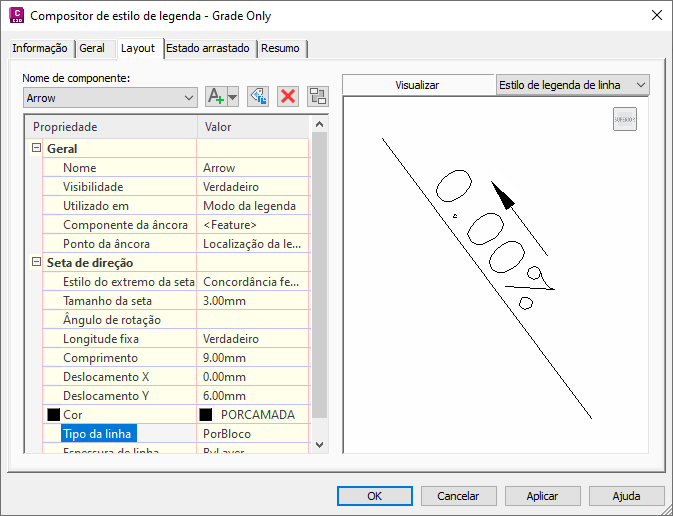

Figura 6: Configurando setas de verificação de declividade no estilo de legenda de Declividade somente
Para definir setas de declividade de baixada
- No Toolspace, na guia Configurações, expanda a coleção de linhas Geral
Estilos de legenda. - Clique com o botão direito do mouse em Declividade somente Editar.
- Na caixa de diálogo Compositor de estilo de legenda, na guia Layout, selecione o componente Seta.
- Na seção Seta de direção, clique no valor para Ângulo de rotação e selecione Verificação de declividade.
- Clique em OK para aplicar as alterações.
