A submontagem RailPlatform inclui camadas comuns para a plataforma ferroviária, como paredes, plinto do concreto, caminho de pedestres, banco de areia, fundação, e assim por diante.

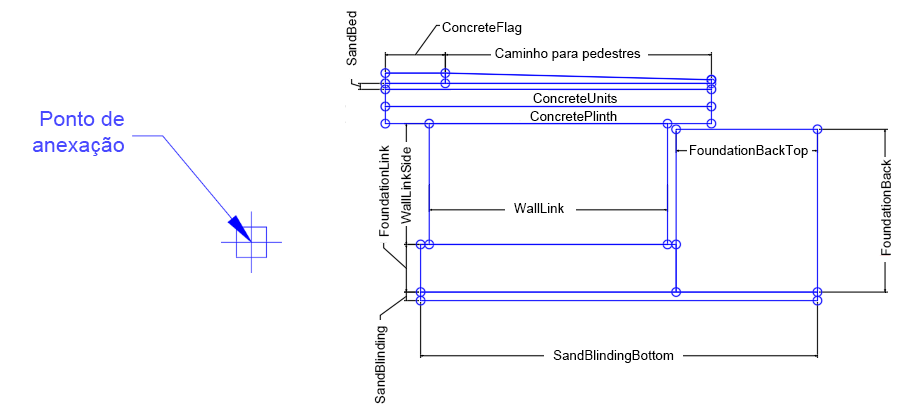

Anexação

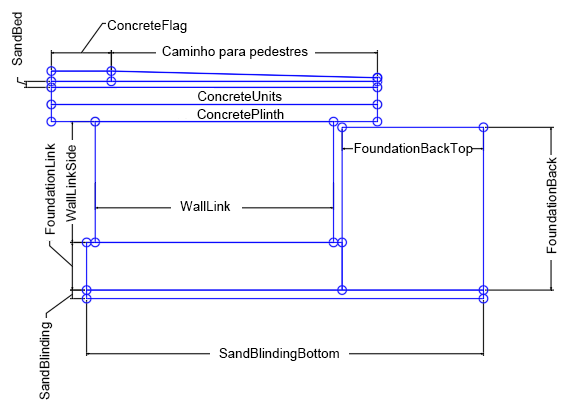

Parâmetros de entrada
Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Largura de parede | Largura da parede abaixo da plataforma ferroviária | Numérico, positivo |
2.782 pés 0.85 m |
| Código do vínculo da parede | Lista de códigos a serem atribuídos ao vínculo da parede | Sequência de caracteres separada por vírgulas | Parede |
| Altura do plinto do concreto | Altura do plinto do concreto acima da parede | Numérico, positivo |
0.2 pés 0.06 m |
| Código do vínculo do plinto do concreto | Lista de códigos a serem atribuídos ao vínculo do plinto do concreto | Sequência de caracteres separada por vírgulas | Plinto do concreto |
| Altura das unidades de concreto | Altura das unidades de concreto acima do plinto do concreto | Numérico, positivo |
0.2 pés 0.06 m |
| Código do vínculo do sinalizador do concreto | Lista de códigos a serem atribuídos ao vínculo do sinalizador de concreto | Sequência de caracteres separada por vírgulas | Sinalizador do concreto |
| Código da forma de unidades de concreto | Lista de códigos a serem atribuídos à forma de unidades de concreto | Sequência de caracteres separada por vírgulas | Unidades de concreto |
| Código da forma do sinalizador do concreto | Lista de códigos a serem atribuídos à forma do sinalizador de concreto | Sequência de caracteres separada por vírgulas | Sinalizador do concreto |
| Altura do sinalizador do concreto | Altura do sinalizador de concreto acima das unidades de concreto | Numérico, positivo |
0.12 pés 0.04 m |
| Largura do sinalizador do concreto | Largura do sinalizador de concreto acima das unidades de concreto | Numérico, positivo |
0.7 pés 0.21 m |
| Código do vínculo de unidades de concreto | Lista de códigos a serem atribuídos ao vínculo de unidades de concreto | Sequência de caracteres separada por vírgulas | Unidades de concreto |
| Profundidade do banco de areia | Profundidade da areia entre as unidades de concreto e o sinalizador do concreto | Numérico, positivo |
0.07 pés 0.02 m |
| Código da forma do banco de areia | Lista de códigos a serem atribuídos à forma do banco de areia | Sequência de caracteres separada por vírgulas | Areia |
| Código da forma da parede | Lista de códigos a serem atribuídos à forma da parede | Sequência de caracteres separada por vírgulas | Parede |
| Código do vínculo do banco de areia | Lista de códigos a serem atribuídos ao vínculo do banco de areia | Sequência de caracteres separada por vírgulas | Areia |
| Código da forma do plinto do concreto | Lista de códigos a serem atribuídos à forma do plinto do concreto | Sequência de caracteres separada por vírgulas | Plinto do concreto |
| Inclinação do caminho de pedestres | Inclinação do caminho para pedestres na plataforma ferroviária | Numérico | 40 ( :1 ) |
| Código da forma do caminho de pedestres | Lista de códigos a serem atribuídos à forma do caminho para pedestres | Sequência de caracteres separada por vírgulas | Caminho para pedestres |
| Deslocamento da fundação | Distância da parede de concreto à fundação | Numérico |
0.1 pés 0.03 m |
| Profundidade da fundação | Profundidade da plataforma ferroviária | Numérico, positivo |
0.556 pés 0.17 m |
| Código da forma da fundação | Lista de códigos a serem atribuídos à forma da fundação | Sequência de caracteres separada por vírgulas | Fundação |
| Saliência | Distância da plataforma ferroviária à parede de concreto em ambos os lados | Numérico |
0.512 pés 0.156 m |
| Código do vínculo da fundação | Lista de códigos a serem atribuídos ao vínculo da fundação | Sequência de caracteres separada por vírgulas | Fundação |
| Largura da traseira da fundação | Largura da traseira da fundação | Numérico, positivo |
1.65 pés 0.5 m |
| Código da forma posterior da fundação | Uma lista de códigos a serem atribuídos à forma posterior da fundação | Sequência de caracteres separada por vírgulas | Fundação de volta |
| Código do vínculo do caminho de pedestres | Lista de códigos a serem atribuídos ao vínculo do caminho para pedestres | Sequência de caracteres separada por vírgulas | Caminho para pedestres |
| Profundidade da tempestade de areia | Profundidade do betão de limpeza sob a plataforma ferroviária | Numérico, positivo |
0.1 pés 0.03 m |
| Código da forma do betão de limpeza | Uma lista de códigos a serem atribuídos à forma do betão de limpeza | Sequência de caracteres separada por vírgulas | Tempestade de areia |
| Altura da traseira da fundação | Altura da traseira da fundação | Numérico, positivo |
1.05 pés 0.32 m |
| Código da linha de recurso da aresta da plataforma | Lista de códigos a serem atribuídos ao vínculo da linha de recurso da aresta da plataforma | Sequência de caracteres separada por vírgulas | PlatformEdge |
| Altura da plataforma acima da parte superior do trilho | Ajusta a elevação da plataforma para cima da parte superior do trilho (ponto de origem da submontagem) | Numérico |
0.2 pés 0.6096 m |
Parâmetros-alvo
| Parâmetro | Descrição | Status |
|---|---|---|
| OffsetFromCL | Deslocamento da linha de centro da ferrovia | Opcional |
| PlatformElevation | Altura acima da ferrovia | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Esta submontagem oferece uma plataforma de trilho que se encaixa em um alinhamento de trilho. Coloque o ponto de inserção da submontagem da plataforma no alinhamento da linha de centro e do perfil do trilho e ajuste o comportamento ao configurar os parâmetros de entrada e os parâmetros de destino opcionais listados acima.
Operação do modo de layout
No modo do layout, esta submontagem desenha a plataforma ferroviária.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | WallBottomLeft | Parede esquerda inferior |
| P2 | WallTopLeft | Parede esquerda superior |
| P3 | WallTopRight | Parede direita superior |
| P4 | WallBottomRight | Parede direita inferior |
| P5 | PlinthBottomLeft | Plinto inferior esquerdo |
| P6 | PlinthTopLeft | Plinto superior esquerdo |
| P7 | PlinthTopRight | Plinto superior direito |
| P8 | ConcreteUnitsTopLeft | Esquerda superior de unidades de concreto |
| P9 | ConcreteUnitsTopRight | Direita superior de unidades de concreto |
| P10 | SandBedTopLeft | Banco de areia superior esquerdo |
| P11 | SandBedTopRight | Banco de areia superior direito |
| P12 - P13 | PlatformEdge | Aresta da plataforma |
| P14 | PlatformEdgeBottom | Aresta da plataforma inferior |
| P15 | Topo, FootwayRightEdge | Aresta direita do caminho de pedestres |
| P16 | FoundationRightEdge | Aresta direita da fundação |
| P17 | FoundationBottomRight | Parte inferior direita da fundação |
| P18 | FoundationBottomLeft | Parte inferior esquerda da fundação |
| P19 | FoundationEdgeLeft | Aresta esquerda da fundação |
| P20 | PlinthBottomRight | Plinto inferior direito |
| P21 | SandBlindingRightTop | Tempestade de areia direita superior |
| P22 | SandBlindingRightBottom | Tempestade de areia direita inferior |
| P23 | SandBlindingLeftBottom | Tempestade de areia esquerda inferior |
| P24 | FoundationBackTopLeft | Parte superior esquerda da traseira da fundação |
| P25 | FoundationBackTopRight | Parte superior direita da traseira da fundação |
| L1 | WallLinkSide | Lateral do vínculo da parede |
| L2 | WallLinkTop | Vínculo da parede superior |
| L3 | WallLinkSide | Lateral do vínculo da parede |
| L4 | WallLinkBottom | Vínculo da parede inferior |
| L5 | ConcretePlinthLink | Vínculo do plinto do concreto |
| L6 | ConcretePlinthLinkTop | Parte superior do vínculo do plinto do concreto |
| L7 | ConcretePlinthLink | Vínculo do plinto do concreto |
| L8 | ConcretePlinthLinkBottom | Parte inferior do vínculo do plinto do concreto |
| L9 | ConcreteUnitLink | Vínculo da unidade de concreto |
| L10 | ConcreteUnitLinkTop | Parte superior do vínculo da unidade de concreto |
| L11 | ConcreteUnitLink | Vínculo da unidade de concreto |
| L12 | ConcreteUnitLinkBottom | Parte inferior do vínculo da unidade de concreto |
| L13 | SandBedBottomLeft | Banco de areia inferior esquerdo |
| L14 | SandBedLinkTop | Vínculo do banco de areia superior |
| L15 | SandBedBottomRight | Banco de areia inferior direito |
| L16 | SandBedLinkBottom | Vínculo do banco de areia inferior |
| L17 | ConcreteFlagLink | Vínculo do sinalizador de concreto |
| L18 | ConcreteFlagLink, Topo | ConcreteFlagLink, Topo |
| L19 - L20 | ConcreteFlagLink | Vínculo do sinalizador de concreto |
| L21 | Caminho de pedestres, Topo | Caminho para pedestres |
| L22 | FootwayLink | Vínculo do caminho de pedestres |
| L23 | FootwayLinkBottom | Parte inferior do vínculo do caminho de pedestres |
| L24 | FootwayLink | Vínculo do caminho de pedestres |
| L25 - L28 | FoundationLink | Vínculo da fundação |
| L29 | SandBlindingTop | Tempestade de areia superior |
| L30, L32 | SandBlinding | Tempestade de areia |
| L31 | SandBlindingBottom | Tempestade de areia inferior |
| L33, L35 | FoundationBack | Fundação de volta |
| L34 | FoundationBackTop | Parte superior da traseira da fundação |
| L36 | FoundationBackBottom | Parte inferior da traseira da fundação |
| S1 | Parede | Parede |
| S2 | ConcretePlinth | Plinto do concreto |
| S3 | ConcreteUnits | Unidades de concreto |
| S4 | SandBed | Banco de areia |
| S5 | ConcreteFlag | Sinalizador do concreto |
| S6 | Caminho para pedestres | Caminho para pedestres |
| S7 | Fundação | Fundação |
| S8 | SandBlinding | Tempestade de areia |
| S9 | FoundationBack | Fundação de volta |

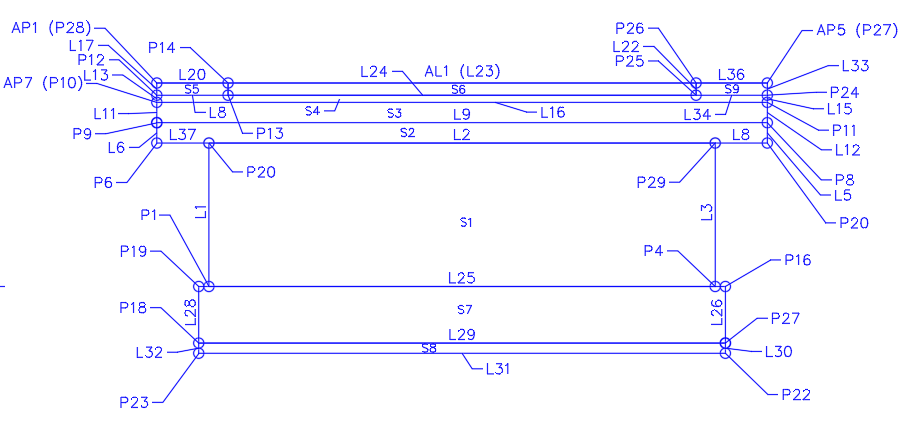

Diagramas de codificação
