ShoulderRoundedTarget

A submontagem ShoulderRoundedTarget fornece o arredondamento de um acostamento.

O acostamento é medido desde o ponto de anexação até o PVI do arredondamento. Se a distância entre o PVI e a superfície de destino não for adequada para fornecer o arredondamento da curva, o valor da curva de arredondamento é reduzido para caber. Você pode definir a geometria do acostamento arredondado.

Anexação

O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Inclinação do acostamento	Inclinação do acostamento.	Numérico	-5 ( % )
Inclinação do talude	A inclinação para a inclinação do talude.	Numérico, positivo	2 (: 1)
Arredondamento da curva	Especifica o valor para o comprimento.	Numérico, positivo	2,5 pés 0,75 m
Largura do acostamento	Largura do ponto de anexação até o ponto de articulação do acostamento.	Numérico, positivo	5 pés 1,5 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície do talude	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Opcional
Alvo de deslocamento	Pode ser utilizado para substituir a largura do acostamento e efetuar a amarração da largura do acostamento para um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A localização do PVI da curva arredondada é calculada usando os parâmetros de entrada ou, se definida, o alvo do deslocamento. Um vínculo de talude temporário é então calculado. Então, a curva é calculada e o restante dos pontos e vínculos são adicionadas na submontagem.

Operação do modo de layout

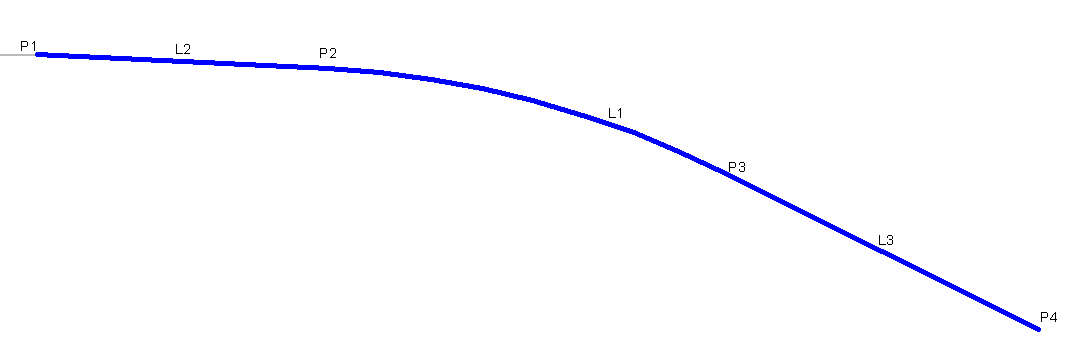

No modo de layout, a submontagem exibe os vínculos que compreendem o acostamento.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Topo, Ponto de articulação
P4	Talude, Topo
L1 - L3	Topo
