Essa submontagem cria uma representação da seção transversal das pistas de rolamento uma rodovia interrompida, onde as pistas internas e externas têm diferentes inclinações no sentido para baixo.
Essa submontagem é utilizada para pistas internas em rodovias com interrompidas e divididas. A estrutura de pavimentação segue as normas descritas em “Estrutura de pavimentação nas seções pavimentadas” na Ajuda do Autodesk Civil 3D.
Anexação
O ponto de anexação está na margem interna da pista na superfície de declividade final. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
Nota: Todas as dimensões estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Ponto de coroamento no interior |
Especifica que a margem interna da margem da pista de rolamento deve ser codificada como coroamento |
Sim/Não |
Não |
|
Largura interna |
Largura da pista interna |
Numérico, positivo |
3.6 m 12.0 pés |
|
% de inclinação padrão interna |
O % de inclinação padrão das pistas internas, para ser usado se a superelevação para o alinhamento não está definida |
Numérico |
- 2.0 (%) |
|
Largura externa |
Largura das pistas externas |
Numérico, positivo |
3.6 m 12.0 pés |
|
% de inclinação padrão externa |
O % de inclinação padrão das pistas externas, para ser usado se a superelevação para o alinhamento não está definida |
Numérico |
- 2.5 (%) |
|
Profundidade Pave1 |
A espessura da camada Pave1 (zero para omitir) |
Numérico, não negativo |
0.025 m 0.083 pés |
|
Profundidade Pave2 |
A espessura da camada Pave2 (zero para omitir) |
Numérico, não negativo |
0.025 m 0.083 pés |
|
Profundidade da base |
Espessura da camada base (zero para omitir) |
Numérico, não negativo |
0.100 m 0.333 pés |
|
Profundidade de sub-base |
Espessura da camada de sub-base (zero para omitir) |
Numérico, não negativo |
0.300 m 1.0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Largura interna |
Pode ser utilizada para substituir a largura fixa interna e vincular a margem da pista interna com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. |
Opcional |
|
Largura externa |
Pode ser utilizada para substituir a largura fixa externa e vincular a margem da pista externa com um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. |
Opcional |
|
Elevação interna |
Pode ser utilizada para substituir a inclinação normal e vincular a elevação da margem da pista interna com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
|
Elevação externa |
Pode ser utilizada para substituir a inclinação normal e vincular a elevação da margem da pista externa com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Eixo de rotação da superelevação |
Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação. |
Estática (Descrição) |
|
Largura da pista interna |
Largura da pista interna |
Numérico |
|
% de inclinação interna |
% de inclinação da pista interna |
Numérico |
|
Largura da pista externa |
Largura da pista externa |
Numérico |
|
% de inclinação externa |
% de inclinação da pista externa |
Numérico |
Comportamento

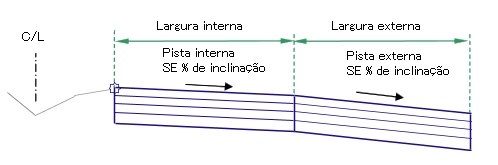

Essa submontagem cria um conjunto de pistas internas e de pistas externas que podem ter diferentes inclinações. As pistas internas são inseridas para fora do ponto de anexação usando a inclinação da superelevação da pista interna. Se a superelevação não estiver definida em uma estaca, o % de inclinação padrão interna é usado. As pistas externas são inseridas para fora do fim das pistas interna usando a inclinação da superelevação da pista externa ou o % de inclinação padrão externa.
Se um nome de alinhamento horizontal de deslocamento for atribuído para a largura durante a modelagem de corredores, a largura da pista irá variar para coincidir com o deslocamento do alinhamento.
Operação do modo de layout
No modo de layout, esta submontagem exibe os vínculos de acabamento, de base e de sub-base para as larguras e profundidades determinada no % de inclinação padrão.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
|
P1, P3 |
ETW |
Margens da pista na declividade final |
|
P1 |
Crown |
Ponto de coroamento do corredor (opcional) |
|
P2 |
Lane |
Ponto de interrupção da pista no nivelamento final |
|
P4, P6 |
ETW_Pave1 |
Margens da pista na camada Pave1 |
|
P4 |
Crown_Pave1 |
Ponto de coroamento na camada Pave1 (opcional) |
|
P5 |
Lane_Pave1 |
Ponto de interrupção da pista na camada Pave1 |
|
P7, P9 |
ETW_Pave2 |
Margens da pista na camada Pave2 |
|
P7 |
Crown_Pave2 |
Ponto de coroamento na camada Pave2 (opcional) |
|
P8 |
Lane_Pave2 |
Ponto de interrupção da pista na camada Pave2 |
|
P10, P12 |
ETW_Base |
Margens da pista na camada base |
|
P10 |
Crown_Base |
Ponto de coroamento na camada base (opcional) |
|
P11 |
Lane_Base |
Ponto de interrupção da pista na camada base |
|
P13, P15 |
ETW _Sub |
Margens da pista na camada de sub-base |
|
P13 |
Crown_Sub |
Ponto de coroamento na cama de sub-base (opcional) |
|
P14 |
Lane_Sub |
Ponto de interrupção da pista na camada de sub-base |
|
L1, L2 |
Top, Pave |
Superfície com declividade final |
|
L3, L4 |
Pave1 |
|
|
L5, L6 |
Pave2 |
|
|
L7, L8 |
Base |
|
|
L9, L10 |
Sub-base Referência |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Sub-base |

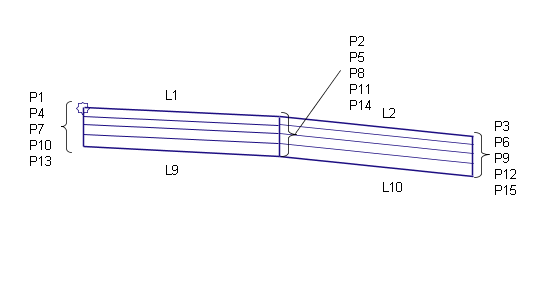

Diagrama de codificação
