A submontagem SideSlopeCutDitch insere vínculos para criar uma valeta opcional e taludes para corte e aterro.
Anexação
O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

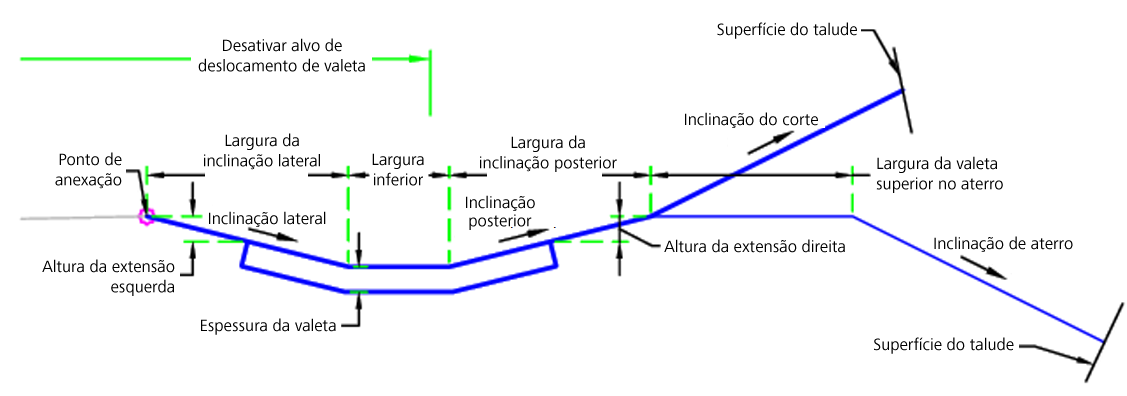

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direito |
| Vínculo de talude | Inclui ou omite o vínculo do talude | Sim/Não | Sim |
| Código de forma de revestimento de valeta | Controla o código de forma do revestimento de valeta | Sequência | Concreto |
| Espessura da valeta | Espessura do material da valeta | Numérico, positivo |
0,5 pés 0,15 m |
| Usar valeta no aterro | Controla se uma valeta é criada na condição de aterro | Sim/Não | Sim |
| Largura da inclinação posterior | Largura do vínculo de inclinação posterior da valeta (somente para corte) | Numérico, positivo |
4 pés 1,2 m |
| Inclinação posterior | Inclinação do vínculo de inclinação posterior da valeta (somente para corte) | Numérico | 4 ( : 1 ) |
| Largura inferior | Largura do fundo da valeta. | Numérico, positivo |
2 pés 0,6 m |
| Largura da inclinação lateral | Largura do vínculo de inclinação lateral da valeta (somente para corte) | Numérico, positivo |
4 pés 1,2 m |
| Inclinação lateral | Inclinação do vínculo de inclinação lateral da valeta (somente para corte) | Numérico | 4 ( : 1 ) |
| Inclinação de aterro | Inclinação do vínculo de talude para aterro | Numérico | 4 ( : 1 ) |
| Inclinação do corte | Inclinação do vínculo de talude para corte | Numérico | 4 ( : 1 ) |
| Altura da extensão direita | Distância do início do revestimento lateral direito do canal | Numérico, positivo |
0,5 pés 150 mm |
| Largura superior da valeta no aterro | A largura do vínculo na parte superior da valeta no aterro | Numérico, positivo |
3 pés 1 m |
| Altura da extensão esquerda | Distância do início do revestimento lateral esquerdo do canal | Numérico, positivo |
0,5 pés 150 mm |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
| Omitir valeta | Pode ser usado para desativar a construção da valeta. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície-alvo para determinar se a seção está na condição de corte ou aterro.
Se os parâmetros exigirem uma valeta, ela será criada usando os parâmetros de entrada. Se o alvo de Omitir valeta for encontrado, então a valeta não será criada. Será criado o revestimento da valeta se a espessura dele for superior a 0. Se a valeta estiver em um aterro, será aplicada a largura superior da valeta no aterro.
O ponto de articulação da valeta é comparado à superfície-alvo para determinar se a seção está na condição de corte ou aterro. Em seguida, o vínculo do talude é criado usando a Inclinação de aterro e a Inclinação de corte apropriadas.
Se nenhuma valeta for necessária, será criado o vínculo do talude usando a Inclinação de aterro e a Inclinação de corte apropriadas.
Operação do modo de layout
No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P2 | Ditch_In | Parte interna da valeta |
| P3 | Ditch_Out | Parte externa da valeta |
| P4 | Articulação, Hinge_Cut, Hinge_Fill | Ponte de articulação, de corte ou de aterro |
| P5 | Talude, Daylight_Cut | Ponto de talude em corte |
| P6 | Articulação, Hinge_Fill | Ponto de articulação no aterro |
| P7 | Talude, Daylight_Cut ou Daylight_Fill | Ponto de talude no aterro |
| P8-P11 | DitchBottom | Parte inferior da valeta |
| L1-L3, L10 | Parte superior, valeta | Parte superior da valeta |
| L4 | Parte superior, talude, Daylight_Cut | Vínculo de talude em corte |
| L5-L7 | Referência, Ditch_Bottom | Parte inferior da valeta |
| L11 | Parte superior, talude, Daylight_Fill | Vínculo do talude no aterro |
| S1 | Código de forma de revestimento de valeta | Valor de entrada do usuário |

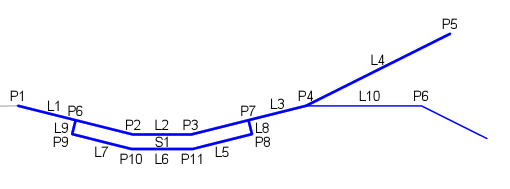

Diagrama de codificação
