BridgeBoxGirder1

Anexação

O ponto de anexação na linha de centro do deck de ponte para declividade de conclusão. A seção da ponte é construída no lado esquerdo e no lado direito.

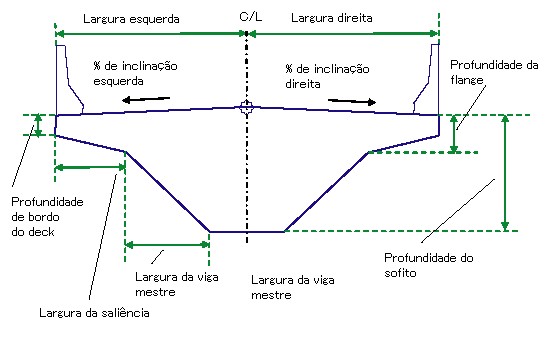

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Largura à esquerda	Largura do lado esquerdo do deck da ponte	Numérico, positivo	5,34 m 17,8 pés
Largura à direita	Largura do lado direito do deck da ponte	Numérico, positivo	5,34 m 17,8 pés
Esquerda - Utilize a superelevação	Especifica o uso de superelevação de inclinação no lado esquerdo da ponte.	Lista de opções: Nenhum, dentro da pista de inclinação, fora da pista de inclinação	Inclinação da pista externa
Inclinação esquerda padrão	Especifica o uso de superelevação de inclinação no lado esquerdo da ponte, se a superelevação de inclinação não estiver especificada.	Numérico	-2.0%
Direita - Utilize a superelevação	Especifica o uso de superelevação de inclinação no lado direito da ponte.	Lista de opções: Nenhum, dentro da pista de inclinação, fora da pista de inclinação	Inclinação da pista externa
Padrão de inclinação direita	Especifica o uso de superelevação de inclinação no lado direito da ponte, se a superelevação de inclinação não estiver especificada.	Numérico	-2.0%
Profundidade do sofito	Distância vertical da borda de deck da ponte para o sofito	Numérico, positivo	2,0 m 6,67 pés
Profundidade da borda	A espessura do deck da ponte na borda	Numérico, positivo	0,150 m 0,5 pés
Profundidade da flange	Distância vertical da borda de deck da ponte para a raiz do flange	Numérico, positivo	0,300 m 1,0 pés
Largura de saliência	Largura da saliência	Numérico, positivo	1,2 m 4,0 pés
Largura da viga mestra	Largura da viga mestra	Numérico, positivo	2,0 m 6,67 pés
Incluir barreiras Omitir barreiras	Inclui ou omite barreiras para cada lado do deck da ponte.	Incluir/Omitir	Incluir

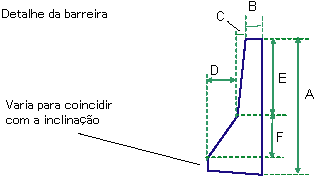

Barreira A (milímetros ou polegadas)	Altura da barreira no centro do canteiro central	Numérico, positivo	810 mm 32 pol
Barreira B (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	131 mm 4,5 pol
Barreira C (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	59 mm 2 pol
Barreira D (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	125 mm 5 pol
Barreira E (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	557 mm 22 pol
Barreira F (milímetros ou polegadas)	Como mostrado no diagrama	Numérico, positivo	178 mm 7 pol

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Largura à esquerda	Pode ser utilizado para anular o valor de largura fixado à esquerda e amarração à esquerda da borda-do-deck para um deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional
Largura à direita	Pode ser utilizado para anular o valor de largura fixado à direita e amarração à direita da borda-do-deck para um deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Opcional

Parâmetros de saída

Parâmetro	Descrição	Tipo
Eixo de rotação da superelevação	Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro. Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.	Estática (Descrição)

Parâmetro

Descrição

Tipo

Eixo de rotação da superelevação

Indica se a submontagem suporta o cálculo do eixo de rotação. Para visualizar uma descrição do parâmetro, na janela Propriedades, passe o cursor sobre o parâmetro.

Para obter mais informações, consulte Ajustes da linha de nivelamento de perfil durante a superelevação.

Estática (Descrição)

Comportamento

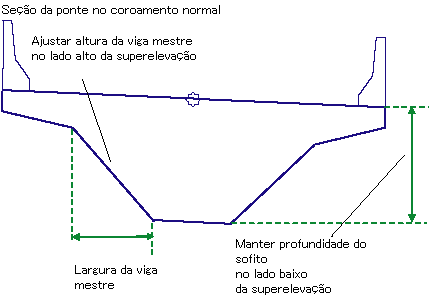

A submontagem constrói os vínculos para o deck da ponte e para a subestrutura com base nos valores dos parâmetro de entrada fornecidos. Em superelevação, nem toda a estrutura é rotacionada. Ä profundidade do sofito é mantida para o valor da parte superior da borda do deck no lado baixo da ponte, e a altura da viga mestra é ajustado no lado alto para a raiz do deck.

Se Incluir barreiras é verdadeiro, seções de barreira Nova Jersey são adicionadas à esquerda e direita da borda-do-deck. As inclinações das partes inferiores da barreira se ajustam para coincidir com as inclinações do deck.

Operação do modo de layout

No modo de layout, esta submontagem desenha a estrutura da ponte e as barreiras como especificado pelos valores do parâmetro de entrada.

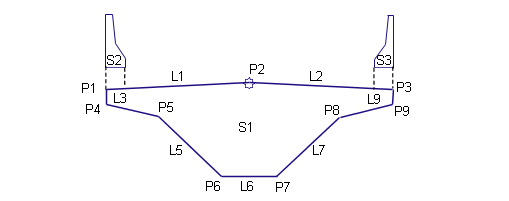

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1, P3	EBD	Aresta de deck da ponte
P2	Crown_Deck	Ponto de coroamento sobre deck de ponte
L1, L2	Deck, Superior
L3 - L9	Ponte	Vínculos de subestrutura da ponte
Todos os vínculos de barreira	Barreira
S1	Ponte
S2, S3	Barreira
