A submontagem ConditionalMarkedPoint aplica automaticamente várias submontagens, como alargamento, meio-fio e sarjeta, valeta ou taludamento, a uma montagem com base em se um nome de um ponto marcado é encontrado na estaca de corredor.
A submontagem ConditionalMarkedPoint permite que os parâmetros determinem a direção da pesquisa do alvo (Para fora, Para dentro ou Ambas as direções) e uma distância mínima e máxima para pesquisar um ponto marcado criado anteriormente.
A submontagem ConditionalMarkedPoint é uma submontagem condicional, que é um tipo especial de submontagem. As submontagens condicionais adicionam automaticamente submontagens especificadas a uma montagem, quando houver determinadas condições definidas por você.
Por exemplo, quando uma montagem contém uma submontagem ConditionalMarkedPoint, o AutoCAD Civil 3D analisa a estaca para determinar se existe um ponto marcado dentro de distâncias definidas e em direções especificadas. As distâncias mínima e máxima medidas até o ponto marcado são definidas da linha de base do corredor atual ou do ponto de anexação da submontagem. Dependendo dos parâmetros da submontagem ConditionalMarkedPoint, diferentes tipos de submontagens serão automaticamente adicionados à montagem.
Você pode adicionar uma ou várias submontagens ConditionalMarkedPoint a uma montagem para criar comportamentos condicionais simples ou complexos. Por exemplo, você pode adicionar um conjunto de polilinhas ao modelo que mostra a localização das calçadas. Pelo fato de as linhas pararem onde as ruas cruzam com a calçada, a submontagem condicional adiciona e remove a calçada dependendo da presença da linha da calçada. A submontagem condicional elimina a necessidade de aplicar uma montagem diferente para o corredor onde uma calçada não for necessária.
Quando você cria uma montagem usando submontagens ConditionalMarkedPoint, a construção da montagem, exibida na guia Construção da caixa de diálogo Propriedades de montagem, indica a ordem na qual as submontagens são processadas.
É importante observar o seguinte, quando usar a submontagem ConditionalMarkedPoint:
- O AutoCAD Civil 3D analisa o local da estaca associado à submontagem em relação ao ponto marcado para determinar se um ponto marcado é encontrado.
- Quando uma montagem contendo submontagens ConditionalMarkedPoint for aplicada a um modelo de corredor, somente partes específicas da montagem serão aplicadas a qualquer construção de montagem determinada.
- Como a submontagem ConditionalMarkedPoint utiliza alvos, você deve ajustar alvos em qualquer submontagem ConditionalMarkedPoint antes de gerar o corredor. Se os alvos não estiverem definidos, a submontagem retornará como não encontrada. Para obter mais informações, consulte Para especificar os alvos do corredor.
- Ao contrário da maioria das outras submontagens, a submontagem ConditionalMarkedPoint não cria pontos, vínculos ou formas no modo de modelagem.
Anexação
Essa submontagem pode ser conectada a qualquer ponto de submontagem ou de anexação de montagem. As submontagens subsequentes poderão ser anexadas ao ponto final da submontagem ConditionalMarkedPoint.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Largura de layout | Especifica o comprimento da linha que é desenhada para representar esta submontagem no modo de layout. Este parâmetro, em combinação com o parâmetro de Declividade de layout, permite posicionar a submontagem ConditionalMarkedPoint e as submontagens que estão anexadas a ela, mas não tem nenhum efeito no modelo de corredor. | Numérico, positivo |
12,0 pés 3,6 m |
| Declividade de layout | Especifica a declividade da linha que é desenhada para representar esta submontagem no modo de layout. Este parâmetro, em combinação com o parâmetro de Largura de layout, permite posicionar a submontagem ConditionalMarkedPoint e as submontagens que estão anexadas a ela, mas não tem nenhum efeito no modelo de corredor. | Numérico |
1:1 (encontrada) -1:1 (não encontrada) |
| Condição | Especifica a condição disponível para esta submontagem. A condição Encontrada será processada se o nome do ponto marcado for encontrado dentro da distância máxima. A condição Não Encontrada será processada se o nome do ponto marcado não estiver definido ou não for encontrado na estaca dentro da distância máxima. | Encontrada/Não Encontrada | Encontrada |
| Distância máxima | Especifica a largura máxima na qual a submontagem procura um nome de ponto marcado. Se o nome do ponto marcado não for encontrado dentro da distância especificada, a condição Não Encontrada será processada. | Numérico, positivo |
9999 pés 9999 m |
| Distância mínima | Especifica a largura mínima na qual a submontagem procura um nome de ponto marcado. Se o nome do ponto marcado não for encontrado dentro da distância especificada, a condição Não Encontrada será processada. | Numérico, positivo |
0 pé 0 m |
| Direção de pesquisa | Especifica a direção de pesquisa do alvo. | Para fora/Para dentro/Ambas as direções | Ambas as direções |
| Origem de pesquisa | Especifica se o valor de distância é calculado do alinhamento da linha de base ou do ponto de anexação da submontagem. | Linha de base/ponto de anexação | Linha de base |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Consulte a descrição
Operação do modo de layout
No modo de layout, esta submontagem desenha uma linha usando os valores de parâmetro de entrada Largura de layout e Declividade de layout. Esta linha representa a localização na montagem onde é aplicada a submontagem ConditionalMarkedPoint.
Ponto, vínculo e códigos da forma
Ao contrário da maioria das outras submontagens, a submontagem ConditionalMarkedPoint não cria pontos, vínculos ou formas no modo de modelagem.

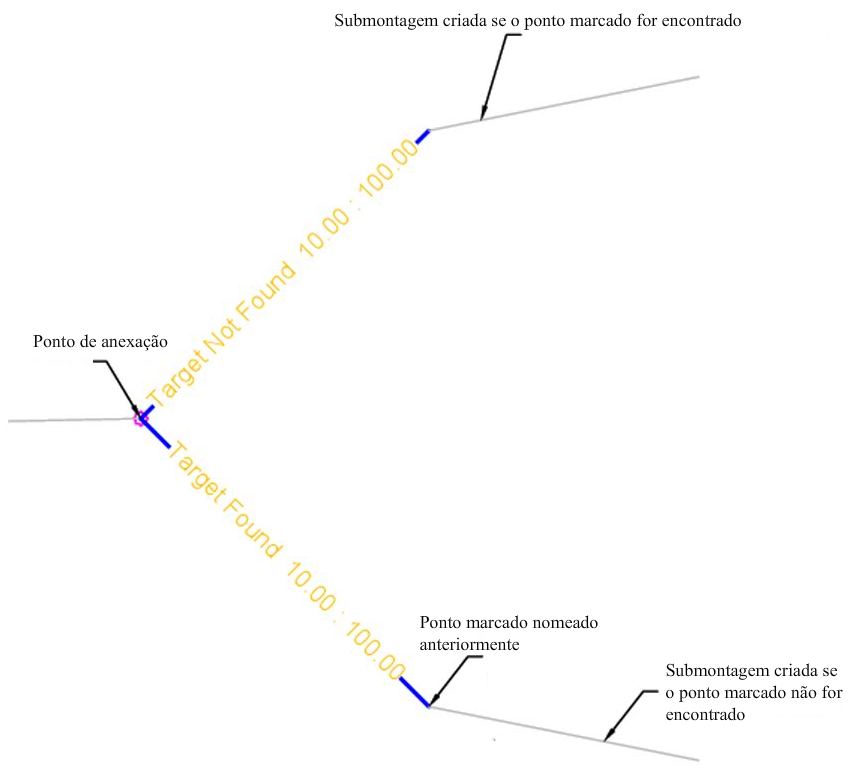

Diagrama de codificação
A codificação de diagrama a seguir mostra os pontos e vínculos que são criados no modo de layout. Códigos sem ponto, vínculo ou formato são criados para esta submontagem em modo de modelagem.
