A submontagem SlopeDitch cria uma vala com inclinações traseiras e inclinações laterais. Em corte, ele cria o talude para o solo existente. Em aterro, uma berma é criada e, a seguir os taludes serão criados.

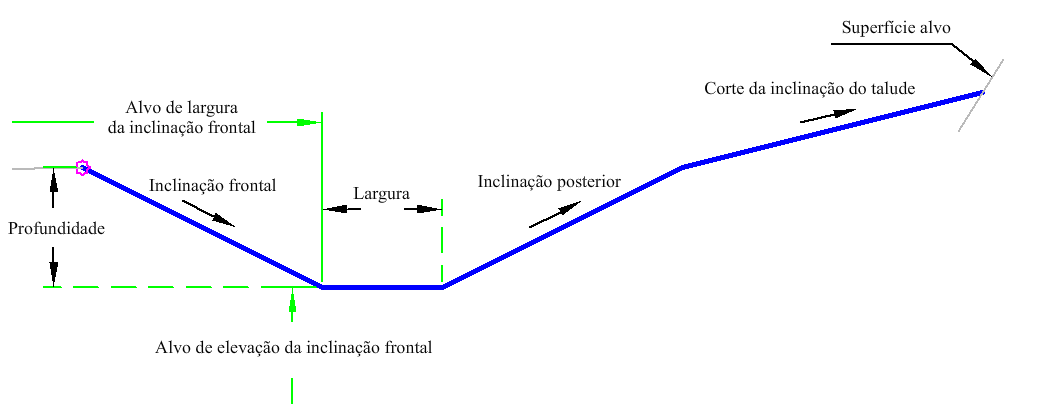

Caso de corte:

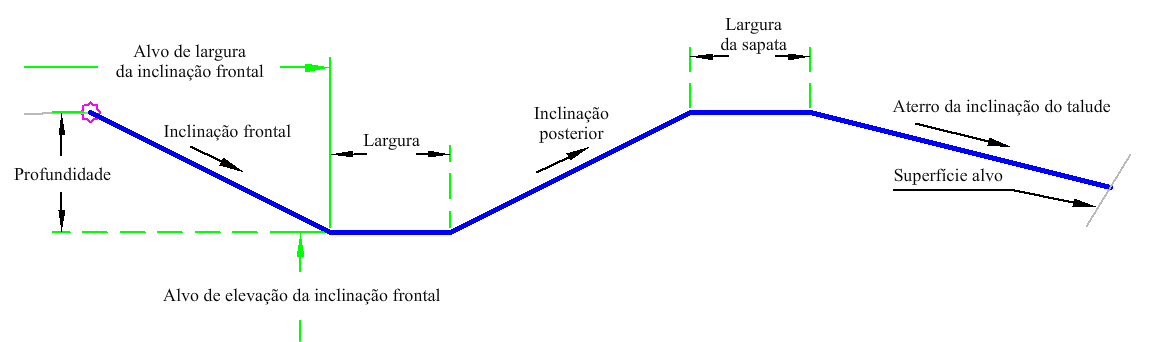

Caso de aterro:
Anexação
O ponto de anexação é o ponto mais interno nos vínculos de nivelamento que precedem a vala.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerda/Direita | Direita |
| Profundidade | Profundidade da vala medido desde a vala até a saída do ponto de articulação. | Numérico |
3 pés 1 m |
| Width | Largura do fundo da vala. | Numérico, positivo |
2 pés 0.6 m |
| Inclinação lateral | Inclinação do vínculo da frente da valeta (x : 1). Este vínculo sempre é inserido para baixo. | Numérico, positivo | 2 (: 1) |
| Inclinação posterior | Inclinação do vínculo da parte posterior da valeta (x : 1 ). Este vínculo sempre é inserido para cima. | Numérico, positivo | 2 (: 1) |
| Largura da sapata | Largura da berma após a inclinação traseira. | Numérico, positivo |
2 pés 0.6 m |
| Inclinação do corte do talude | A inclinação para taludamento normal em condições de corte | Numérico, positivo | 3 (: 1) |
| Inclinação do aterro do talude | A inclinação para taludamento normal em condições de aterro | Numérico, positivo | 4 (: 1) |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Opcional |
| Elevação da inclinação lateral | Pode ser utilizada para substituir a inclinação lateral e as larguras. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Largura da inclinação lateral | Pode ser utilizada para substituir a largura inclinação lateral. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
O inclinação lateral da vala, e a inclinação externa da vala são criadas. A submontagem é então determinada para estar no corte ou aterro na parte superior da inclinação traseira. Em caso de aterro, uma berma é criada e, a seguir, os taludes. Em caso de corte, o vínculo de talude é criado utilizando a inclinação do talude.
Operação do modo de layout
No modo do layout, a submontagem exibe os vínculos que compreendem a vala e berma no aterro.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Ponto de articulação, Topo | |
| P2 | Ditch_In, Topo | |
| P3 | Ditch_Out, Topo | |
| P4 | Ponto de articulação, Topo | |
| P5 | Talude, Topo | |
| P6 | Berm_Out, Topo | |
| P7 | Talude, Topo | |
| L1 | Topo, Referência, Vala, Inclinação lateral | |
| L2 | Topo, Referência, Vala | |
| L3 | Topo, Referência, Vala, Inclinação traseira | |
| L4 | Topo, Referência, Vala, Talude | |
| L5 | Topo, Referência, Vala | |
| L6 | Topo, Referência, Vala, Talude |
Diagrama de codificação

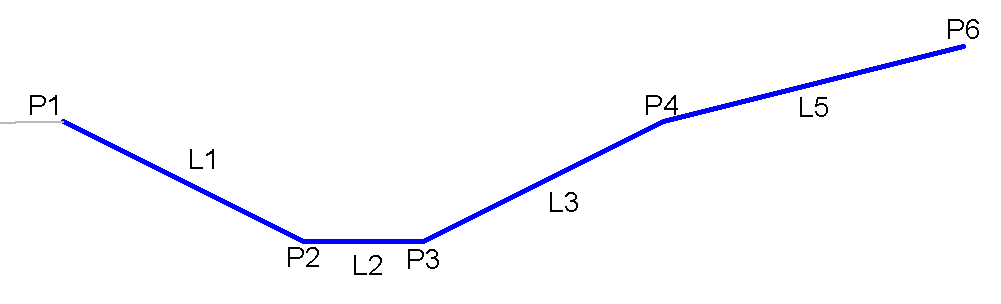

Caso de corte:

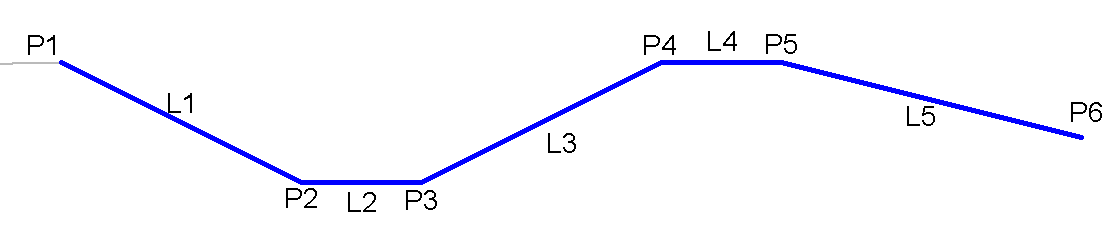

Caso de aterro:
