A submontagem SimpleTunnel é para um túnel simples ou para uma caixa de bueiro. Ele usa a altura, a largura e a espessura do material que você inserir.
Anexação
O ponto de anexação é o ponto mais superior nos vínculos que precedem o túnel.

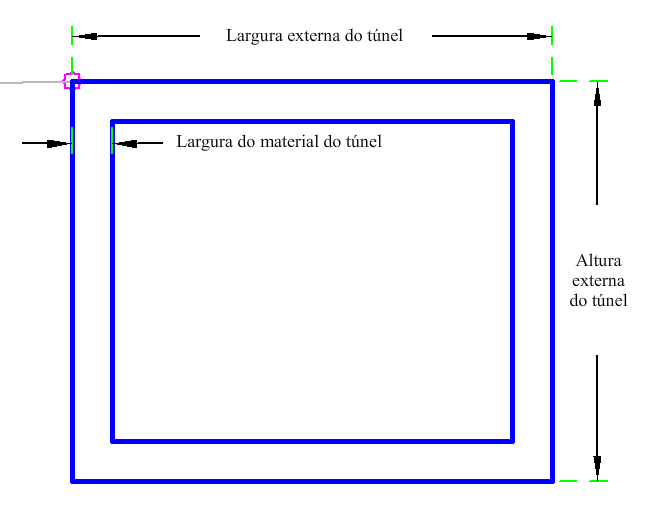

Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Largura do material do túnel | Largura das paredes, pisos e o telhado do túnel. | Numérico, positivo |
1 pé 0,3 m |
| Altura do túnel externo | Altura da parte externa do túnel. | Numérico, positivo |
10 pés 3 m |
| Largura do túnel externo | Largura da parte externa do túnel. | Numérico, positivo |
12 pés 3,5 m |
Parâmetros-alvo
Nenhum.
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Os pontos, vínculos e formas são criados utilizando os parâmetros de entrada.
Operação do modo de layout
No modo de layout, a submontagem exibe os vínculos que compreendem o túnel.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Topo, TopInsideTunnel | Túnel interno superior |
| P2 | Topo, TopOutsideTunnel | Túnel externo superior |
| P3 | Referência, BottomOutsideTunnel | Parte inferior externa do túnel |
| P4 | Topo, BottomInsideTunnel | Parede interna inferior do túnel |
| P5 | TunnelInsideWall_TopIn | Parte superior da parede interna do túnel interno |
| P6 | TunnelInsideWall_TopOut | Parte superior da parede interna do túnel externo |
| P7 | TunnelInsideWall_BottomIn | Parede interna inferior do túnel interno |
| P8 | TunnelInsideWall_BottomOut | Parede interna inferior do túnel externo |
| L2 - L4 | Referência | |
| L5 | TopInnerWall | Parede interna superior |
| L6 | InnerWallInside | Interior da parede interna |
| L7 | InnerWallOutside | Exterior da parede interna |
| L8 | BottomInnerWall | Parede interna inferior |
| L9 | AttachPoint | Ponto de anexação |
| S1 | MaterialRemoved | Material removido |
| S2 | TunnelMaterial | Material do túnel |

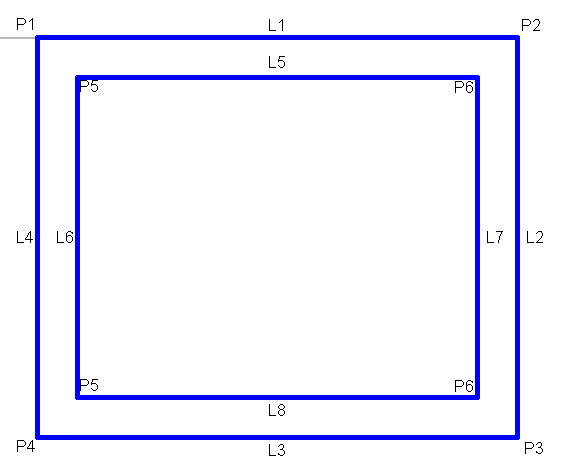

Diagrama de codificação
