BasicLaneTransition

Esta submontagem cria uma pista simples com declividade final e sub-base, onde a margem da pista de rolamento pode ser vinculada a um alinhamento ou perfil.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

O ponto de anexação fica (a) na borda interna da pista na declividade acabada, se o ponto de inserção for Coroamento, ou (b) na borda externa da pista de rolamento, se o ponto de inserção for na margem da pista de rolamento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Ponto de inserção	Especifica o ponto de inserção da pista no coroamento ou no margem da pista de rolamento.	Lista de opções: Coroamento, Margem da pista de rolamento	Crown
Ponto de coroamento no interior	Especifica que a borda interna da pista de rolamento seja codificada como Coroamento	Sim/Não	Sim
Largura	Largura de pista	Numérico, positivo	3,6 m 12,0 pés
Profundidade	Profundidade da declividade final de sub-base	Numérico, positivo	0,2 m 0,67 pés
%Inclinação	% de inclinação da pista	Numérico	-2%
Transição	Descreve como a submontagem se comporta quando um alinhamento, perfil ou ambos forem utilizados como parâmetros alvo. Escolhas são fornecidas em uma lista incluindo: Manter deslocamento e elevação Manter elevação, mudar deslocamento Manter declividade, mudar deslocamento Manter deslocamento, mudar elevação Mudar deslocamento e elevação	Menu	Manter deslocamento e elevação

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Deslocamento da borda	Pode ser utilizada para substituir o valor de largura fixa e vincular a margem da pista de rolamento a um deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar o deslocamento: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Elevação da margem	Pode ser utilizada para substituir a inclinação fixa e vincular a margem da pista de rolamento à uma elevação. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Parâmetros de saída

Nenhum.

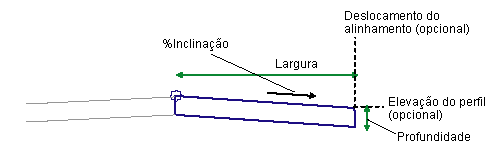

Comportamento

Esta submontagem fornece uma pista de rolamento simples que pode vincular a um alinhamento para largura variável e um perfil para inclinação variável. O comportamento depende do tipo de transição selecionado:

Tipos de transição	Descrição
Manter deslocamento e elevação	A largura e inclinação da pista é mantida nos valores de parâmetro de entrada de largura e % de inclinação.
Manter elevação, mudar deslocamento	A elevação da margem da pista de rolamento é calculada a partir dos valores de parâmetro de entrada e largura e % de inclinação. A largura é, então, vinculada ao alinhamento de deslocamento.
Manter declividade, mudar deslocamento	A largura é ajustada para vincular ao alinhamento de deslocamento. O valor de entrada de % de inclinação é mantido para a largura ajustada.
Manter deslocamento, mudar elevação	A largura é mantida no valor do parâmetro de entrada de largura. A elevação da margem da pista de rolamento é vinculada ao perfil de deslocamento.
Mudar deslocamento e elevação	A largura é vinculada ao alinhamento de deslocamento e a inclinação é ajustada para vincular a elevação da margem da pista de rolamento ao perfil de deslocamento.

Operação do modo de layout

No modo de layout, esta submontagem desenha a faixa utilizando os parâmetros de entrada.

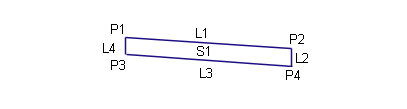

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1	Crown	Coroamento de estrada em declividade final
P2	ETW	Margem da pista de rolamento na declividade final
P3	Crown_Subbase	Coroamento de estrada em sub-base
P4	ETW_Subbase	Margem da pista de rolamento em sub-base
L1	Topo, Pavimento	Declividade final pavimentada
L3	Referência, Sub-base	Sub-base
S1	Pave1
