A submontagem ClarkCountyBasicDaylight insere vínculos para criar inclinações de bacia de corte ou de aterro com um acostamento. Você pode definir uma valeta em situações de corte.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

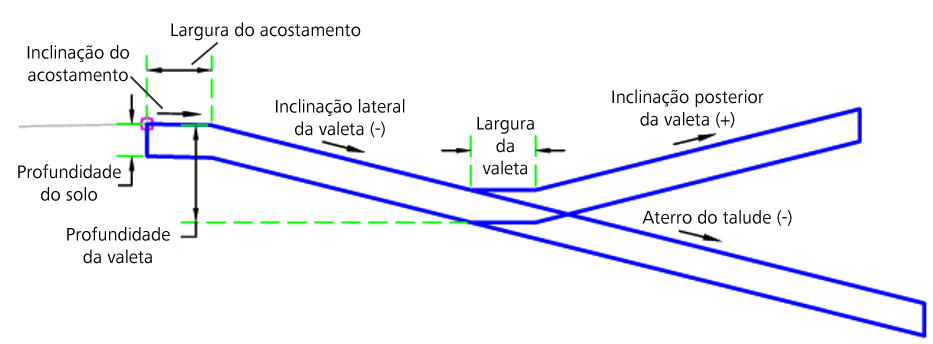

Caso 1: com valeta

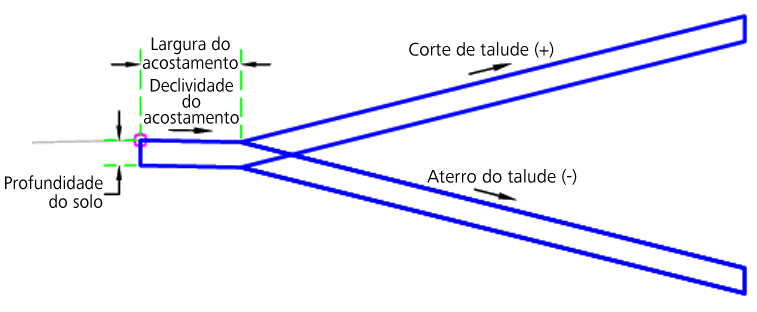

Caso 2: sem valeta
Anexação
O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Daylight_Cut (+) | Inclinação do corte do talude | Numérico, positivo | 4 ( : 1) |
| Daylight_Fill (-) | Inclinação do aterro do talude | Numérico, negativo | -4 ( : 1) |
| Largura do acostamento | Largura de acostamento opcional | Numérico, positivo |
1 pé 0,3 m |
| Inclinação do acostamento | Somente se o acostamento for usado | Numérico | -2 (%) |
| Profundidade do solo | Profundidade de solo opcional | Numérico, positivo |
0,5 pés 0,15 m |
| Profundidade da valeta | Profundidade da valeta a partir do ponto de anexação | Numérico |
1 pé 0,3 m |
| Inclinação lateral da valeta (-) | Inclinação lateral da valeta | Numérico | -4 ( : 1) |
| Inclinação posterior da valeta (+) | Inclinação posterior da valeta | Numérico, positivo | 4 ( :1 ) |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
| Superelevação | Pode ser utilizado para substituir a elevação da parte inferior da valeta. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
O acostamento inicial ou o ponto de articulação é definido no ponto de anexação. O acostamento será criado, se a largura do acostamento for superior a zero. A elevação do ponto de articulação é comparada à superfície-alvo para determinar se a seção está na condição de corte ou preenchimento. Caso em corte, a valeta será determinada se precisar ser criada. Em seguida, uma interceptação é calculada para a superfície-alvo usando a inclinação de talude determinada.
Operação do modo de layout
No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 pés (1,5 m).
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Shldr | Quando o acostamento estiver presente |
| P1 | Articulação | Quando nenhum acostamento estiver presente |
| P2 | Shldr | Ressalto |
| P3 | Talude, Daylight_Cut | Ponto de talude e ponto de talude para condição de corte |
| P4 | Talude, Daylight_Cut ou Daylight_Fill | Ponto de talude e ponto de talude para condição de aterro |
| P9 | Ditch_In | Parte inferior da valeta |
| P10 | Ditch_Out | Fundo externo da valeta |
| L1 | Parte superior, Shldr | Parte superior do acostamento |
| L2 | Talude, Daylight_Cut, parte superior, referência | Vínculo do talude para seção de corte. O código de referência é omitido quando a profundidade do solo é superior a 0. |
| L3 | Talude, Daylight_Fill, parte superior, referência | Vínculo do talude para seção de aterro. O código de referência é omitido quando a profundidade do solo é superior a 0. |
| L11 | Topo, Referência, Vala | Vínculo da valeta O código de referência é omitido quando a profundidade do solo é superior a 0. |
| L4, L5, L10, L13 | Referência | Código de vínculo inferior |
| S1 | Solo | Código de forma do solo |
Diagrama de codificação

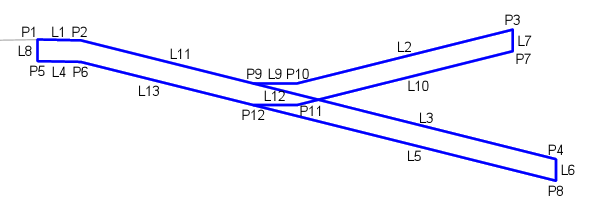

Caso 1: com valeta

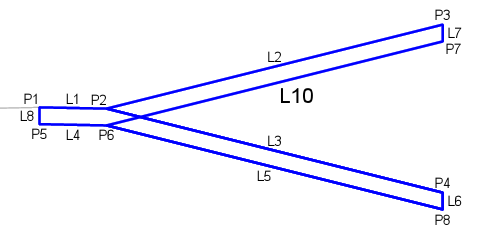

Caso 1: sem valeta
