RolledCurb

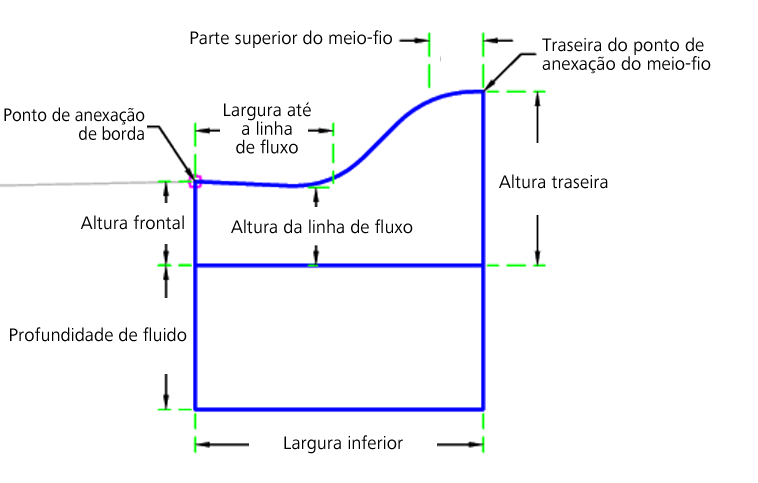

A submontagem RolledCurb insere vínculos para um meio-fio e sarjeta de concreto em forma cilíndrica com sub-base.

Anexação

O ponto de anexação fica na borda do meio-fio ou na traseira do meio-fio. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Parte superior do meio-fio	Parte superior do meio-fio	Numérico, positivo	4,5 pol 100 mm
Altura traseira	Altura traseira	Numérico, positivo	14,5 pol 370 mm
Largura inferior	Largura inferior	Numérico, positivo	24 pol 600 mm
Altura frontal	Altura frontal	Numérico, positivo	7 pol 180 mm
Largura até a linha de fluxo	Largura até a linha de fluxo	Numérico, positivo	11,5 pol 300 mm
Altura da linha de fluxo	Altura da linha de fluxo	Numérico, positivo	6,5 pol 165 mm
Profundidade de sub-base	Profundidade de sub-base	Numérico, positivo	12 pol 300 mm
Ponto de anexação	Ponto de anexação	Borda, BackCurb	Borda

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os vínculos do meio-fio e da sarjeta são inseridos com base nas cotas dos parâmetros de entrada. Todas as cotas precisam ter valores positivos diferentes de zero.

A submontagem cria o formato para um meio-fio e sarjeta simples, com o ponto de anexação na (a) borda da sarjeta ou (b) na traseira do meio-fio.

Operação do modo de layout

No modo do layout, esta submontagem exibe o componente de meio-fio-e-sarjeta baseando-se nos parâmetros de entrada fornecidos.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Flange
P6	BackOfCurb
P7, P8	CurbBottom
P9, P10	Sub-base
L1 - L5	Meio-fio, parte superior
L8	CurbBottom
L9	Referência
S1	Meio-fio
S2	Sub-base
