BioRetention

A submontagem BioRetention insere vínculos para criar uma área de biorretenção com três camadas e um dreno subterrâneo opcional. A submontagem é baseada em requisitos do Low Impact Development Standards Manual do Condado de Los Angeles, com data de fevereiro de 2014.

É preciso verificar se as cotas usadas correspondem à sua interpretação do documento referenciado.

Anexação

O ponto de anexação é a parte superior central da biorretenção.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão

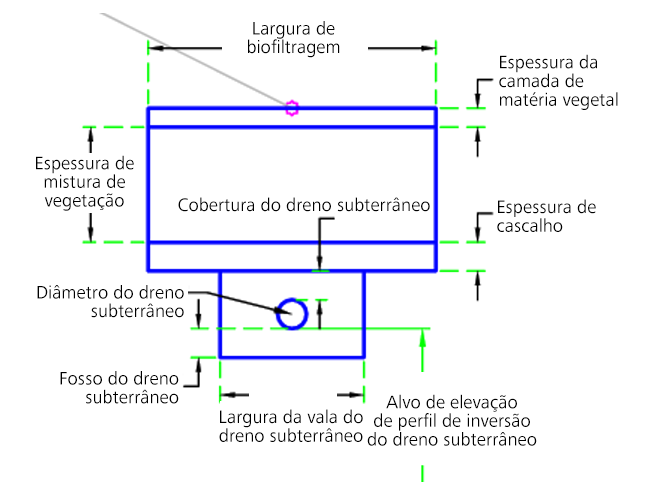

Largura de biofiltragem	Largura de biofiltragem	Numérico, positivo	5 pés 1,5 m
Espessura da camada de matéria vegetal	Espessura da camada de matéria vegetal	Numérico, positivo	0,33 pés 0,10 m
Espessura de mistura de vegetação	Espessura de mistura de vegetação sob a camada de matéria vegetal	Numérico, positivo	2,0 pés 0,6 m
Espessura de cascalho	Espessura de cascalho sob a mistura de vegetação	Numérico, positivo	0,5 pés 0,15 m
Incluir dreno subterrâneo	Incluir dreno subterrâneo para remover água	Sim/Não	Sim
Diâmetro do dreno subterrâneo	Diâmetro do dreno subterrâneo	Numérico, positivo	0,5 pés 0,15 m
Cobertura do dreno subterrâneo	Cobertura do dreno subterrâneo	Numérico, positivo	0,5 pés 0,15 m
Fosso do dreno subterrâneo	Fosso sob a tubulação do dreno subterrâneo	Numérico, positivo	0,5 pés 0,15 m
Largura da vala do dreno subterrâneo	Largura da vala do dreno subterrâneo	Numérico, positivo	2,5 pés 0,75 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Perfil de geratriz de dreno subterrâneo	Pode ser usado para substituir a elevação da geratriz fixada da tubulação do dreno subterrâneo. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto inicial é definido no ponto de anexação. A submontagem cria uma camada de matéria vegetal seguida por uma camada de mistura de vegetação e uma camada de cascalho. Se definida para incluir uma tubulação de dreno subterrâneo, a submontagem criará uma tubulação de dreno subterrâneo e um fosso da tubulação.

Operação do modo de layout

No modo de layout, esta submontagem desenha a biorretenção utilizando os parâmetros de entrada.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P3	BioretentionTop	Parte superior da biorretenção
P2	BioretentionCenter	Centro da biorretenção
P4, P5	Camada de matéria vegetal	Ponto inferior da camada de matéria vegetal
P6, P7	Plant_Mix	Ponto inferior da camada de Mistura de vegetação
P8,P9	Cascalho	Ponto inferior do cascalho
P10-P13	Dreno subterrâneo	Pontos em torno do dreno subterrâneo
P14	Inverter	Geratriz de tubulação de dreno subterrâneo
L1-L2	Biorretenção, superior	Camada superior de biorretenção
L4	Camada de matéria vegetal	Ponto inferior da camada de matéria vegetal
L8	Plant_Mix	Parte inferior da camada de Mistura de vegetação
L11	Cascalho, referência	Parte inferior da camada de cascalho
L14	Dreno subterrâneo, referência	Parte inferior da camada de dreno subterrâneo
S1	Camada de matéria vegetal	Área da camada de matéria vegetal
S2	Planting_Mix	Área de mistura de vegetação
S3	Cascalho	Área de cascalho
S4	UnderdrainPipe	Camada de tubulação de dreno subterrâneo
