ValleyGutterSimple

A submontagem ValleyGutterSimple é uma sarjeta do vale em concreto com as larguras e profundidades de concreto definidas pelo usuário, e uma profundidade da linha de fluxo. A largura pode ser modificada e a linha de fluxo permanece no centro.

Anexação

O ponto de anexação está na margem interna da sarjeta do vale.

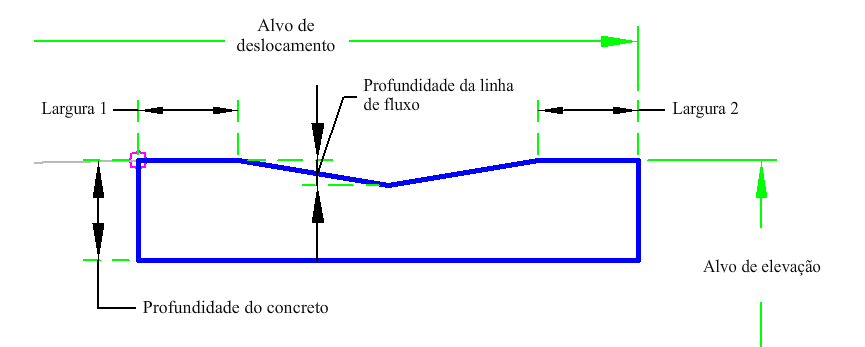

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Largura do concreto	Largura da sarjeta de concreto.	Numérico, positivo	5 pés 1,5 m
Profundidade da linha de fluxo	Profundidade da sarjeta do vale da parte superior da vala até a linha do fluxo.	Numérico, positivo	0,08 pés 0,02 m
Largura 1	A largura da sarjeta do vale no lado do ponto de anexação.	Numérico, positivo	0,5 pés 0,15 m
Largura 2	A largura da sarjeta do vale no lado oposto do ponto de anexação.	Numérico, positivo	0,5 pés 0,15 m
Profundidade do concreto	Profundidade do concreto medido desde o ponto de anexação.	Numérico, positivo	0,75 pés 0,2 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Deslocamento alvo	Pode ser usada para substituir a largura fixa de pista e vincular a margem da pista a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Elevação da linha e fluxo	Pode ser utilizada para substituir a profundidade da linha de fluxo e vincular a elevação da linha de fluxo à elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Esta submontagem irá inserir uma sarje de vale simples. A localização da largura da submontagem pode ser especificada com uma largura fixa ou com um alinhamento opcional. A profundidade da sarjeta do vale pode ser especificada com uma profundidade fixa ou um perfil que possa ser atribuído para controlar a profundidade.

Operação do modo de layout

No modo do layout, a submontagem exibe os vínculos que compreendem a sarjeta do vale com os valores de entrada do usuário.

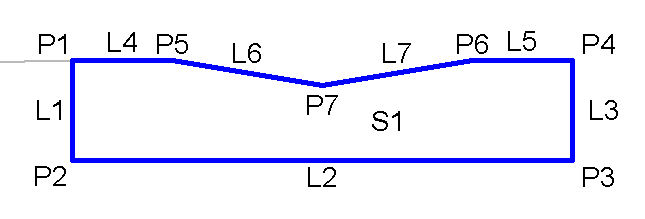

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Topo, Ponto de articulação
P2	Referência
P3	Referência, Concreto
P4 - P6	Topo
P7	Linha de fluxo, Topo
L1, L3	Concreto
L2	Referência, Concreto
L4 - L7	Topo
S1	ValleyGutter
