A submontagem é utilizada para criar uma estrutura de valeta com inclinação posterior e inclinação lateral opcionais.

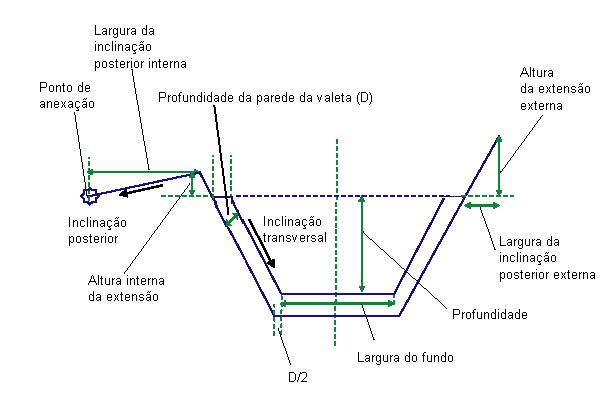

O ponto de anexação é o ponto mais profundo nos vínculos de nivelamento que precedem a estrutura de valeta. Se os vínculos de nivelamento são omitidos, então o ponto de anexação é o ponto mais profundo na parede interna da estrutura de valeta (mostrado no círculo azul).
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Profundidade | Profundidade interna da valeta. | Numérico, positivo |
0,45 m 1,5 pés |
| Largura inferior | Largura do fundo do canal. | Numérico, positivo |
0,5 m 1,5 pés |
| Inclinação transversal | Inclinações transversais de valeta | Numérico | 1:2 |
| Profundidade da parede da valeta | Profundidade da parede da valeta. Isto é medido perpendicularmente ao lado da inclinação, como mostrado no diagrama anterior. | Numérico, positivo |
0,1 m 0,33 pés |
| Altura interna da extensão | Extensão não linear da valeta dentro do ponto de anexação | Numérico, positivo |
0,15 m 0,45 pés |
| Largura da inclinação interna | Largura do aterro da valeta no interior | Numérico, positivo |
1,5 m 5,0 pés |
| Largura da inclinação externa | Largura da largura não linear além do ponto externo da estrutura de valeta | Numérico, positivo |
0,1 m 0,33 pés |
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte Para especificar os alvos do corredor.
Parâmetros alvo: nenhum.
Nenhum.
A submontagem cria a forma para uma estrutura de valeta, como mostrado na ilustração acima.
No Civil 3D 2010 e versões anteriores, o parâmetro Profundidade da parede da valeta foi medido na vertical. No Civil 3D 2011 e mais recentes, este parâmetro é medido perpendicular à inclinação lateral. Portanto, se você abrir um desenho que contenha estas submontagens, que foi criado no Civil 3D 2010 ou em edição anterior, no Civil 3D 2011 ou em edição posterior, e, em seguida, recriar os corredores, este parâmetro será alterado para refletir o novo comportamento. Quaisquer relatórios de volume que utilizem esta submontagem serão atualizados para refletir o novo comportamento.
No modo de layout, esta submontagem é criada para fora, começando no ponto de anexação, como definido usando os parâmetros de entrada.

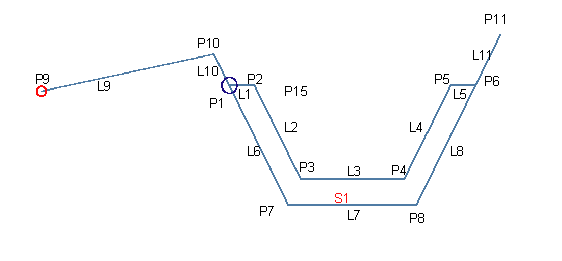

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9, L10, L11 | Topo, Referência | |
| L1 para L5 | Topo, Ditch_Top | |
| L6, L7, L8 | Referência, Ditch_Bottom | |
| S1 | Valeta | Área da forma da estrutura da valeta |
